Especificar equipos de manipulación de materiales a granel conlleva un peso operativo inmenso. Debe equilibrar cuidadosamente los límites de la infraestructura con el posible tiempo de inactividad al mover toneladas masivas a través de terrenos desafiantes. El principal desafío de ingeniería radica en combinar perfectamente la resistencia a la tracción con las estrictas restricciones del sistema. Los operadores a menudo luchan por encontrar el equilibrio preciso necesario para evitar fallas prematuras, daños ocultos en el núcleo o un consumo de energía innecesariamente alto. Creamos este marco de evaluación integral para ayudarlo a superar estos desafíos mecánicos exactos. Aprenderá cómo hacer coincidir con precisión las especificaciones directamente con su tonelaje de carga y longitud de ruta específica. Detallamos clasificaciones de tensión técnica, distancias de transición cruciales y requisitos de empalme esenciales. Seguir estas pautas de ingeniería precisas garantiza que su sistema funcione de manera eficiente y, al mismo tiempo, evita problemas estructurales comunes.
Las correas de cordón de acero son obligatorias cuando el alargamiento del sistema debe permanecer por debajo del 0,25 % en longitudes extendidas.
Para seleccionar la clasificación ST (tensión estándar) correcta es necesario calcular tanto la carga estática como las tensiones de arranque dinámicas.
La ingeniería de distancias de transición es fundamental; el espaciado inadecuado de las poleas causará fatiga en los bordes y daños al núcleo.
El costo total de propiedad depende tanto de la integridad del empalme y la selección del grado de cobertura como de la propia correa de cordón de acero.
Los ingenieros deben identificar el punto de inflexión exacto en el que las soluciones textiles estándar no logran ofrecer resultados seguros. Las altas capacidades combinadas con rutas extendidas crean una tensión operativa masiva. Los materiales estándar de poliéster o poliamida simplemente no pueden soportar estas fuerzas extremas de forma segura. Debe actualizar a arquitecturas internas más sólidas cuando las demandas del sistema superen las limitaciones de la estructura. Mover miles de toneladas por hora a lo largo de varios kilómetros requiere ingeniería estructural avanzada.
Las estructuras textiles pierden viabilidad una vez que las tensiones operativas superan umbrales de ingeniería específicos. Generalmente se alcanza este punto de inflexión cuando las distancias entre centros superan los 1.000 metros. Las capacidades extremadamente altas también fuerzan esta transición. Los materiales pesados a granel, como el mineral de hierro, crean inmensas cargas estáticas. Estas cargas masivas desgastan los textiles estándar mucho más allá de sus límites de trabajo seguros. Debe utilizar un refuerzo interno más fuerte para mantener la integridad general del sistema bajo cargas pesadas.
El estiramiento de la correa afecta significativamente la infraestructura de la polea receptora durante el transporte a larga distancia . Los materiales textiles normalmente se alargan entre un 1,5% y un 2,5% bajo tensión operativa. Este tramo continuo requiere enormes torres de captación de gravedad para mantener la fricción adecuada. Por el contrario, el refuerzo metálico interno limita el alargamiento entre 0,1% y 0,25%. Este estiramiento mínimo reduce drásticamente la carrera de recogida requerida. Ahorra un espacio estructural significativo al tiempo que garantiza un seguimiento altamente consistente.
El refuerzo avanzado ofrece una longevidad superior en entornos altamente exigentes. La resistencia interna superior resiste impactos repentinos mucho mejor que las telas en capas. Experimentará muchas menos paradas de mantenimiento no programadas. El alargamiento estructural reducido significa menos ajustes de empalme durante la vida útil operativa. Invertir en arquitecturas internas duraderas minimiza el riesgo de desgarros catastróficos. Su instalación mantiene ciclos de producción continuos sin intervención constante.
Debe especificar con precisión los índices de tensión para evitar roturas catastróficas durante las operaciones pico. Los ingenieros utilizan convenciones de nomenclatura estandarizadas para indicar las resistencias máximas a la rotura. Seleccionar la calificación correcta requiere un modelado matemático detallado. Debe tener en cuenta tanto las operaciones de funcionamiento normales como los choques dinámicos repentinos. Hacemos mucho hincapié en la precisión matemática por encima de la sobreespecificación ciega.

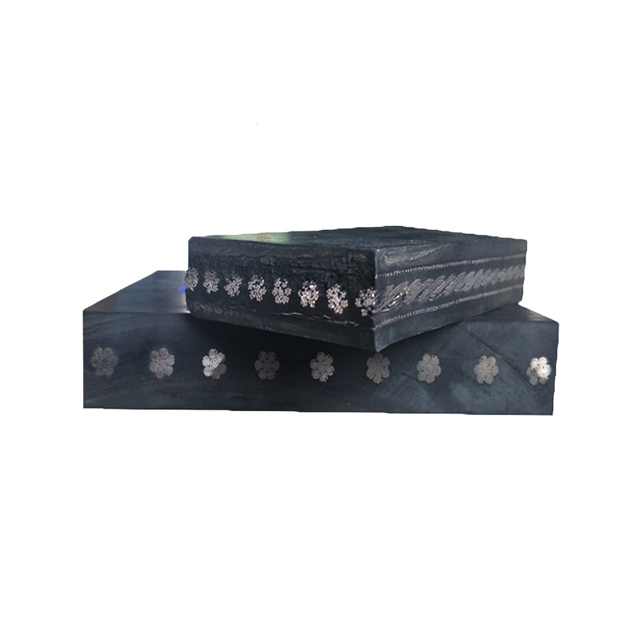

Los fabricantes clasifican una cinta transportadora de cable de acero utilizando la nomenclatura ST estándar. Las letras ST significan tensión estándar. El siguiente número indica la resistencia a la rotura medida en Newtons por milímetro (N/mm). Una clasificación ST1000 significa que la estructura soporta 1000 N/mm de tensión antes de fallar. Las aplicaciones pesadas frecuentemente requieren clasificaciones que van desde ST3150 hasta ST5400 o superiores. Debe hacer coincidir esta clasificación exacta directamente con sus fuerzas máximas calculadas.
No puede basar su selección únicamente en condiciones de funcionamiento en estado estable. Las cargas dinámicas representan la mayor amenaza para la integridad estructural.
Identifique las cargas dinámicas máximas que ocurren durante las secuencias de arranque iniciales a plena capacidad.
Calcule las fuerzas de parada de emergencia. Estos a menudo exceden significativamente las tensiones normales de funcionamiento.
Aplique un multiplicador de factor de seguridad apropiado. Los minerales pesados requieren multiplicadores más altos que los materiales más ligeros como el carbón.
Finalice la clasificación N/mm requerida basándose exclusivamente en estas cifras máximas multiplicadas.
Los factores de seguridad estándar suelen oscilar entre 5:1 y 7:1, según las especificaciones del sistema. Debe consultar las normas DIN 22101 para verificar estos multiplicadores exactos.
A veces los ingenieros eligen clasificaciones excesivamente altas simplemente para garantizar una seguridad absoluta. Este enfoque introduce graves consecuencias negativas. Una carcasa interna más gruesa disminuye significativamente la flexibilidad y la capacidad de canalización. El material no formará una forma de U adecuada en las ruedas guía. También aumentas la masa total innecesariamente. Los materiales más pesados requieren motores de accionamiento más grandes para superar la inercia de arranque. Se sobrecarga todo el sistema de accionamiento mecánico sin obtener beneficios reales.
Las rutas extendidas requieren una ingeniería estructural precisa en cada punto de transferencia. Debe diseñar cuidadosamente los diámetros de las poleas y las zonas de transición. Un diseño estructural inadecuado provoca fricción interna y una rápida degradación. Una correa de cordón de acero rígido se comporta de manera diferente a las alternativas de tela flexible. Debes adaptar cuidadosamente sus propiedades físicas inherentes.
Los cables internos más gruesos exigen diámetros mínimos de polea mucho mayores. Las poleas pequeñas obligan a los cables a doblarse demasiado bruscamente alrededor de la curvatura. Esta flexión brusca provoca una rápida fatiga del metal. La flexión continua eventualmente rompe el vínculo químico vital entre el metal y el caucho circundante. Debe consultar las hojas de datos técnicos del fabricante para determinar el diámetro mínimo absoluto. Las poleas más grandes reducen eficazmente la tensión de corte interna.
La zona de transición se extiende directamente desde la polea terminal plana hasta la primera rueda guía completamente acanalada. Esta sección experimenta diariamente tensiones inmensas y variables.
Las líneas centrales recorren una distancia más corta que los bordes exteriores en esta zona específica.
Las rutas más largas requieren distancias de transición ampliadas para normalizar estas fuerzas desequilibradas de forma segura.
Las longitudes de transición insuficientes hacen que las secciones centrales se doblen hacia arriba inmediatamente.
Las transiciones cortas crean simultáneamente una tensión extrema en los frágiles bordes exteriores.
Debe calcular esta distancia basándose estrictamente en el ángulo de la artesa y el espesor del material. El espaciado adecuado previene la fatiga de los bordes y protege el núcleo central.
El refuerzo interno pesado impacta directamente en su consumo total de energía. El peso estructural agregado aumenta la resistencia a la rodadura por indentación en cada rueda guía. Debe volver a calcular cuidadosamente sus coeficientes de fricción específicos. Estos valores de fricción más altos exigen un tamaño de motor mucho mayor. Debe asegurarse de que su infraestructura eléctrica pueda soportar estos mayores requisitos de energía. La selección adecuada del motor evita condiciones peligrosas de calado durante los arranques con carga completa.
Los alambres internos proporcionan la resistencia a la tracción necesaria. Las cubiertas de goma proporcionan una protección medioambiental esencial. Debe seleccionar compuestos químicos apropiados para proteger la estructura interna. Las rocas afiladas y los climas severos destruyen rápidamente las cubiertas inadecuadas. Una cinta transportadora de minería especializada depende completamente de su grado de cubierta específico para su longevidad.
Debe correlacionar características a granel específicas con grados de cobertura estandarizados DIN o ISO. Los materiales pesados que caen desde alturas importantes exigen una alta resistencia al impacto. Los compuestos de grado X ofrecen una excelente protección contra cortes y ranuras profundos. Los compuestos de grado Y funcionan muy bien con materiales altamente abrasivos como el cuarzo triturado. El grado W proporciona resistencia tanto contra el desgaste extremo como contra el desgarro. Debe analizar el diseño de su rampa de carga junto con estas calificaciones.
Los entornos operativos extremos requieren compuestos químicos de caucho altamente modificados para sobrevivir.
Peligro ambiental | Grado de cobertura requerido | Escenario de aplicación |
|---|---|---|
Riesgos de incendio subterráneo | Resistente al fuego (FR) | Operaciones subterráneas de carbón que requieren propiedades autoextinguibles. |
Climas bajo cero | Resistente al frío | Operaciones árticas que previenen la fragilización y el agrietamiento del caucho. |
Hidrocarburos y Solventes | Resistente al aceite (MOR) | Astillas de madera o materiales tratados químicamente que degradan el caucho estándar. |
Debe verificar estas protecciones especializadas mediante pruebas de laboratorio independientes. Los grados estándar fallan rápidamente cuando se exponen a productos químicos incompatibles o temperaturas extremas.
Establecer la proporción correcta entre las cubiertas superior e inferior optimiza el rendimiento del sistema. La cubierta superior recibe el impacto directo del material. Requiere un espesor significativamente mayor. La cubierta inferior sólo interactúa con las ruedas guía de acero limpias. Mantienes la cubierta inferior más delgada para minimizar la masa innecesaria. Una relación estándar suele ser de alrededor de 3:1 para una cinta transportadora de servicio pesado . Las proporciones adecuadas protegen la carcasa interna y al mismo tiempo mantienen un consumo eficiente de energía.
La calidad de la instalación determina la máxima confiabilidad del sistema. Incluso los materiales de más alta calidad fallan rápidamente si el empalme se realiza incorrectamente. Debe eliminar los riesgos de fatiga interna mediante rigurosos protocolos de instalación. Las tecnologías de seguimiento avanzadas proporcionan señales de alerta temprana. Consideramos que el proceso de empalme es la fase de implementación más crítica.
Los ingenieros a menudo se refieren a fallas internas repentinas como "desamor". Esto ocurre cuando los cables internos se rompen sin ninguna advertencia externa obvia. Los rodillos desalineados empujan constantemente el material fuera del centro. Este deambular crea una tensión muy desigual. El material atrapado entre la estructura y las poleas actúa como un cuchillo sin filo. Las longitudes de transición insuficientes estiran los cables exteriores más allá de su límite elástico. Debe alinear su sistema perfectamente utilizando herramientas láser para evitar esta fatiga oculta.
No se pueden utilizar sujetadores mecánicos estándar en una cinta transportadora de alta resistencia . Los sujetadores pasan limpiamente a través de la goma bajo una inmensa tensión.
La vulcanización en caliente sigue siendo el único método de unión aceptable.
Los técnicos deben quitar meticulosamente la goma y exponer los cables desnudos.
Organizan estos cables específicos en patrones de empalme por pasos entrelazados y precisos.
Los estrictos controles ambientales evitan la contaminación destructiva por humedad durante el proceso de curado.
Una junta vulcanizada ejecutada correctamente logra una resistencia dinámica casi igual a la clasificación ST original. Un control ambiental deficiente reduce drásticamente la fuerza de las articulaciones.
Las rutas críticas requieren sistemas de monitoreo automatizados continuos. La incorporación de tecnologías de detección de desgarros evita desgarros longitudinales catastróficos. Los bucles de sensores vulcanizados directamente en las cubiertas se comunican con transceptores localizados. El sistema apaga los motores de accionamiento instantáneamente si se rompe un circuito. Las etiquetas RFID ayudan a rastrear empalmes específicos con precisión a lo largo del tiempo. Puede monitorear las tendencias de elongación y programar el mantenimiento antes de que ocurra una falla estructural completa.
Seleccionar el socio de fabricación adecuado garantiza el éxito operativo a largo plazo. Debe proporcionar parámetros de ingeniería exactos para recibir cotizaciones precisas. Evaluar la experiencia de los proveedores va mucho más allá de comparar hojas de datos básicas. Debe auditar sus capacidades de prueba y revisar minuciosamente los términos de su garantía.
Debe proporcionar puntos de datos no negociables al solicitar propuestas técnicas. Incluya la distancia exacta de centro a centro. Enumere con precisión los ángulos máximos de inclinación y declive. Especifique el tonelaje máximo requerido por hora. Detalle el tamaño máximo de grumos de material a granel que cae sobre el sistema. Proporcione la potencia del motor de accionamiento instalado. Los datos faltantes obligan a los proveedores a adivinar. Las conjeturas conducen a especificaciones totalmente incorrectas.
Audite a los posibles proveedores utilizando estrictos criterios de evaluación técnica.
Verifique directamente las certificaciones de sus instalaciones de pruebas internas.
Asegúrese de fabricar kits de empalme completamente compatibles con sus compuestos de caucho.
Revise sus términos de garantía específicos con respecto a los límites de alargamiento a largo plazo.
Verifique sus tasas de desgaste de cobertura garantizadas en condiciones específicas de tonelaje a granel.
Los fabricantes experimentados brindan soporte integral de ingeniería durante la fase de diseño inicial. Le ayudan a verificar sus complejos cálculos de tensión.
Primero finalice sus cálculos exactos de tensión estática y dinámica. Comuníquese con tres fabricantes preseleccionados. Solicite sus hojas de datos técnicos detalladas para las clasificaciones ST especificadas. Compare los diámetros mínimos de polea recomendados con su infraestructura mecánica existente. Una planificación cuidadosa garantiza una implementación exitosa y evita costosos rediseños.
Especificar un refuerzo interno apropiado requiere un delicado equilibrio entre los límites de tensión, la distancia de la ruta y la resiliencia ambiental. No se puede confiar en meras conjeturas al mover materiales pesados a granel a lo largo de kilómetros de terreno accidentado. Priorice la ingeniería de distancias de transición exacta por encima de todo. Haga cumplir estrictos protocolos de empalme vulcanizado en caliente. Evite simplemente comprar la clasificación ST más alta disponible. Calcule sus cargas dinámicas, evalúe sus necesidades de grado de cobertura con precisión y seleccione una especificación que coincida exactamente con sus realidades operativas. Este enfoque riguroso evita tiempos de inactividad inesperados y maximiza la eficiencia general del sistema.
R: Los sistemas modernos de un solo vuelo pueden superar los 20 kilómetros en condiciones óptimas. Los ingenieros determinan la distancia máxima equilibrando la tensión operativa total requerida con la clasificación ST más alta disponible. Las estaciones de transferencia se vuelven necesarias cuando el terreno cambia drásticamente o cuando la tensión requerida excede claramente los límites físicos del refuerzo más fuerte disponible.
R: La clasificación se calcula determinando la tensión dinámica máxima durante un arranque con carga completa o una secuencia de parada de emergencia. Se tienen en cuenta la carga de material, la velocidad de la ruta y los cambios de elevación severos. Luego se aplica un factor de seguridad, normalmente entre 5:1 y 7:1, para garantizar que la resistencia a la rotura supere de forma segura estas fuerzas operativas máximas.
R: Sí, los técnicos capacitados pueden reparar desgarros longitudinales menores utilizando métodos de reparación vulcanizados en caliente. Quitan las cubiertas dañadas, reemplazan los cables rotos si están localizados y vulcanizan caucho nuevo sobre el área. Sin embargo, los daños estructurales graves que abarcan varios cables internos a menudo requieren cortar por completo la sección dañada y empalmar en un nuevo segmento.
R: Los modelos ST utilizan alambres de acero longitudinales incrustados firmemente en caucho. Ofrecen una resistencia a la tracción extremadamente alta y un alargamiento muy bajo, lo que los hace ideales para largas distancias. Los modelos EP utilizan capas de tejido sintético de poliéster y poliamida. Los modelos de tela se estiran más y son más adecuados para aplicaciones más cortas y de menor tensión que requieren una mayor flexibilidad estructural.
