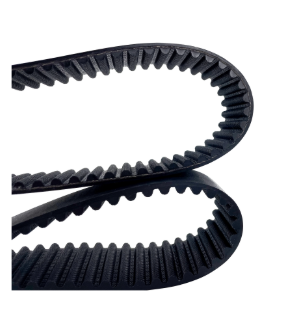

Las correas de distribución de alta velocidad son componentes de transmisión de potencia síncronos que utilizan perfiles dentados para engranar con los dientes de polea correspondientes, brindando un control de movimiento preciso sin deslizamiento. A diferencia de las correas de transmisión por fricción, como las correas trapezoidales o las correas planas, las correas de distribución mantienen una relación de velocidad constante entre los ejes motriz y conducido, lo que las hace adecuadas para aplicaciones que requieren un posicionamiento y sincronización precisos. Estas correas operan en una variedad de velocidades, desde indexación de baja velocidad hasta operación continua de alta velocidad, y se especifican cuando la consistencia de la velocidad angular es un requisito de diseño.
El perfil dentado en la superficie interior de la correa engrana con las ranuras de la polea para proporcionar una transmisión de potencia sincrónica. La forma del diente está moldeada con precisión para garantizar un acoplamiento y desacoplamiento suaves con los dientes de la polea, lo que reduce el ruido y la vibración durante el funcionamiento. Una cubierta de tela de nailon en las superficies de los dientes reduce la fricción entre los dientes de la correa y las ranuras de la polea, lo que contribuye a un funcionamiento constante durante la vida útil de la correa. Se encuentran disponibles diferentes geometrías de perfil de diente, incluidos diseños curvilíneos, trapezoidales y curvilíneos modificados, para satisfacer requisitos específicos de carga y velocidad.
Incrustados dentro del cuerpo de la correa, los cordones de tracción corren longitudinalmente a lo largo de la longitud de la correa para proporcionar resistencia al alargamiento bajo carga. Estos cables están hechos de fibras de alta resistencia a la tracción, como fibra de vidrio o acero, seleccionadas por su estabilidad dimensional y propiedades de carga. Los cables de tracción son el principal elemento de soporte de carga del cinturón y determinan su clasificación general de resistencia a la tracción. El material y la construcción del cable se eligen según los requisitos de transmisión de energía de la aplicación y los ciclos de carga esperados.
El cuerpo de la correa se construye típicamente a partir de un compuesto de caucho o poliuretano que recubre las cuerdas de tracción y forma los perfiles de los dientes. Los compuestos de caucho ofrecen flexibilidad y buena resistencia a la fatiga por flexión, lo que los hace adecuados para una amplia gama de aplicaciones industriales. Las formulaciones de poliuretano brindan resistencia adicional a ciertos químicos y condiciones ambientales. El compuesto se selecciona en función del rango de temperatura de funcionamiento de la aplicación, la exposición ambiental y los requisitos del ciclo de carga.
Serie de perfiles dentales | Modelos disponibles | Paso de diente | Geometría del perfil |
|---|---|---|---|
HTD (arco circular) | 3M, 5M, 8M, 14M, 20M | 3mm, 5mm, 8mm, 14mm, 20mm | Con línea no recta |
Trapezoidal (Serie T) | T2.5, T5, T10, T20 | 2,5 mm, 5 mm, 10 mm, 20 mm | trapezoidal |
ETS (semicircular) | S3M, S5M, S8M, S14M | 3mm, 5mm, 8mm, 14mm | Curvilíneo modificado |
El ancho y largo de la correa se especifican según los requisitos de la aplicación. La longitud está determinada por el número de dientes multiplicado por el paso de los dientes, con longitudes estándar disponibles en cada serie de perfiles.
Las correas de distribución de alta velocidad se utilizan en una amplia gama de equipos industriales. En los sistemas de automatización industrial, proporcionan movimiento sincronizado para líneas transportadoras, maquinaria de embalaje y equipos de ensamblaje donde se requiere una sincronización constante entre múltiples estaciones. Las imprentas dependen de correas dentadas para un registro preciso de la alimentación del papel y la alineación de color a color a altas velocidades de producción. La maquinaria textil los utiliza para sistemas de accionamiento sincronizados en equipos de hilado, tejido y tejido. Las máquinas herramienta implementan correas de distribución para accionar husillos y posicionar ejes donde la precisión posicional afecta la calidad de la pieza. Las aplicaciones adicionales incluyen equipos de procesamiento de alimentos, dispositivos médicos, equipos de automatización de oficinas, robótica y fabricación de semiconductores, en cualquier lugar donde el mantenimiento preciso de la relación de velocidad y la precisión del posicionamiento sean requisitos de diseño.
Seleccionar la correa de distribución de alta velocidad correcta implica evaluar varios factores. La potencia de transmisión y la velocidad de funcionamiento requeridas determinan el ancho de correa y el tamaño del perfil de diente adecuados. Las aplicaciones de mayor potencia normalmente requieren correas más anchas o perfiles de dientes más grandes con mayor resistencia al corte por diente. La distancia central entre las poleas y la relación de velocidad deseada determinan la longitud de la correa y la cantidad de dientes en cada polea. Las condiciones ambientales, incluido el rango de temperatura, la exposición a aceites o productos químicos y la presencia de polvo o residuos, influyen en la elección del compuesto del material de la correa. El tensado adecuado es esencial para un rendimiento constante; Una tensión insuficiente puede provocar que los dientes salten bajo carga, mientras que una tensión excesiva acelera el desgaste de los cojinetes y reduce la vida útil de la correa. Se recomienda una inspección periódica para detectar desgaste, grietas y alineación adecuada de los dientes como parte de un programa de mantenimiento preventivo.
Las correas de distribución de alta velocidad están disponibles en tres series de perfiles de dientes primarios: perfiles de arco circular HTD (3M, 5M, 8M, 14M, 20M), perfiles trapezoidales de la serie T (T2.5, T5, T10, T20) y perfiles semicirculares STD (S3M, S5M, S8M, S14M). Cada perfil ofrece diferentes características de capacidad de carga, ruido y compromiso adecuadas a los requisitos de aplicaciones específicas.
Las transmisiones por correa de distribución pueden alcanzar eficiencias de transmisión de hasta el 99 por ciento en condiciones de tensión adecuada y con poleas correctamente adaptadas. La eficiencia real varía según factores que incluyen el tipo de correa, el diámetro de la polea, la velocidad de operación, el nivel de tensión y la precisión de la alineación. Se requiere una instalación y un mantenimiento adecuados para mantener la eficiencia nominal durante la vida útil.
Las correas de distribución de alta velocidad suelen utilizar un compuesto de cuerpo de caucho o poliuretano con cordones de tracción incrustados hechos de fibra de vidrio o acero. Las superficies de los dientes están cubiertas con tela de nailon para reducir la fricción y el desgaste durante el acoplamiento con las poleas. La selección del material depende de la carga, la velocidad, el rango de temperatura y los requisitos de exposición ambiental de la aplicación.
El tamaño de la correa de distribución está determinado por tres parámetros: tipo de perfil de diente (p. ej., 5M, T10), longitud de la correa (especificada por el número de dientes multiplicado por el paso) y ancho de la correa. La longitud requerida depende de la distancia entre centros de la polea y del número de dientes de la polea. Consulte las especificaciones de la aplicación o un asesor técnico para realizar cálculos de tamaño adecuados según la configuración específica de su variador.
