XPZ XPA XPB XPC

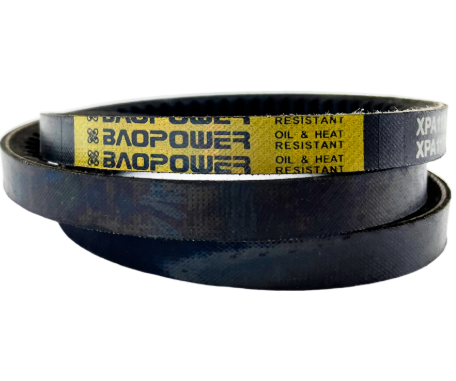

Las correas trapezoidales estrechas y dentadas son correas de transmisión de potencia con una sección transversal estrecha y una superficie interior con muescas (dentadas). Las muescas reducen la tensión de flexión cuando la correa se envuelve alrededor de las poleas, lo que permite operar con diámetros de polea más pequeños que las correas en V estrechas y envueltas de sección equivalente. A diferencia de las correas síncronas, las correas en V dentadas funcionan mediante la fricción entre las paredes laterales de la correa y las ranuras de la polea.
El perfil dentado aumenta la capacidad de la correa para flexionarse alrededor de poleas de diámetro pequeño al proporcionar alivio de tensión en la superficie interior. Las muescas también aumentan la superficie de disipación de calor, lo que reduce la temperatura de funcionamiento durante los ciclos de trabajo continuo. Las paredes laterales mantienen un acabado liso y rectificado con precisión para un contacto uniforme con las paredes de las ranuras de la polea.
Un cable de tracción de poliéster de alto módulo corre a lo largo de la línea de paso para transmitir la carga de tensión con un estiramiento mínimo. El compuesto de caucho, normalmente EPDM o policloropreno, según la serie, está formulado para ofrecer resistencia a la fatiga por flexión y estabilidad al calor. Las fibras cortas incrustadas en el compuesto de las paredes laterales proporcionan rigidez lateral para mantener el acoplamiento de la cuña bajo carga.
Sección | Ancho superior (mm) | Altura (mm) | Ángulo (grados) |
|---|---|---|---|
XPZ | 10.0 | 8.0 | 40 |
XPA | 13.0 | 10.0 | 40 |
XPB | 17.0 | 11.0 | 40 |
XPC | 22.0 | 14.0 | 40 |
El rango de temperatura de funcionamiento estándar es de -45 °C a +70 °C. La velocidad máxima de la correa varía según la sección: las secciones XPZ y XPA pueden operar a velocidades de hasta 30 m/s, mientras que las secciones XPB y XPC están clasificadas para velocidades más bajas con cargas de torque más altas. La capacidad de transmisión de potencia escala con el tamaño de la sección y el diámetro de la polea según las tablas de clasificación de potencia RMA.
Las secciones XPZ y XPA se utilizan en máquinas herramienta, maquinaria textil, equipos de procesamiento de alimentos y compresores de tornillo rotativo donde los centros de accionamiento son compactos y los requisitos de densidad de potencia son altos. El perfil estrecho ahorra espacio en comparación con las secciones clásicas de correas trapezoidales y al mismo tiempo mantiene una capacidad de potencia comparable mediante una mejor distribución de la presión de contacto.
Las secciones XPB y XPC sirven para aplicaciones de servicio pesado que incluyen maquinaria agrícola, equipos de construcción y ventiladores industriales. El diseño dentado es particularmente beneficioso en entornos agrícolas donde las transmisiones por correa enfrentan cargas variables, exposición a desechos y ciclos frecuentes de arranque y parada.
La producción cumple con el estándar IP-21 de RMA (Asociación de fabricantes de caucho) para correas trapezoidales estrechas, que define tolerancias dimensionales, sistemas de clasificación de longitud y métodos de prueba de rendimiento. Las longitudes de las correas están marcadas con designaciones estándar correspondientes a la longitud interior o la longitud efectiva según las convenciones de numeración RMA.
Cada lote de producción se somete a una verificación dimensional que incluye la medición del ancho, la altura y el ángulo de la parte superior. Las pruebas de tensión estática confirman la integridad del cordón de tracción y la coincidencia de longitudes garantiza que las correas dentro de un conjunto coincidente se encuentren dentro de las bandas de tolerancia especificadas. La codificación de lotes proporciona trazabilidad de los lotes de materia prima, la fecha de producción y los registros de inspección.
Las correas en V dentadas pueden funcionar en poleas de menor diámetro porque las muescas reducen la tensión de flexión en la superficie interior. También disipan el calor de manera más eficiente debido al aumento de la superficie. Esto permite relaciones de velocidad más altas y diseños de transmisión más compactos en comparación con las correas trapezoidales enrolladas de la misma sección transversal.
La selección de la sección depende de la potencia transmitida, la relación de velocidad de transmisión, la distancia entre centros y los diámetros de las poleas. Utilice las tablas de potencia nominal de RMA o el software de diseño de transmisiones para calcular el tamaño de sección requerido y la cantidad de correas. Factores como la temperatura ambiente, el ciclo de trabajo y el material de la polea también influyen en la selección.
Las correas trapezoidales estrechas y dentadas estándar funcionan en un rango de temperatura de -45 °C a +70 °C. El funcionamiento prolongado al límite superior de temperatura puede acelerar el envejecimiento del caucho. Para ambientes de alta temperatura, hay disponibles versiones compuestas resistentes al calor con clasificaciones de temperatura elevada.
Las correas trapezoidales estrechas y dentadas requieren poleas con dimensiones de ranura que coincidan con la sección de la correa (XPZ, XPA, XPB o XPC). No son intercambiables con las poleas de correa trapezoidales clásicas (secciones A, B, C) porque el ancho, la altura y el ángulo superiores difieren. Siempre verifique que las especificaciones de la ranura de la polea coincidan con la sección de la correa antes de la instalación.
