En el transporte de materiales de alta tensión y largas distancias, la falla de la correa provoca tiempos de inactividad catastróficos y graves riesgos para la seguridad. Elegir la estructura de correa incorrecta es un error de ingeniería costoso que se debe evitar. Actualizar o reemplazar una correa de servicio pesado requiere equilibrar el gasto de capital inicial con las realidades operativas. Necesita una resistencia a la tracción extrema, un bajo alargamiento y una larga vida útil. Cuando las opciones de tela estándar se rompen bajo presión, las alternativas de alta resistencia se vuelven esenciales para operaciones perfectas.
Esta guía describe los umbrales técnicos exactos, los grados de cobertura específicos de la aplicación y las realidades de implementación necesarias para especificar y obtener con confianza su próxima solución de transporte industrial. Aprenderá cómo evaluar las demandas operativas, decodificar especificaciones complejas del fabricante y mitigar los riesgos de instalación de manera efectiva. Si sigue estos marcos técnicos probados, podrá garantizar un flujo de materiales confiable en sus rutas más exigentes.
Las correas de cordón de acero son obligatorias para aplicaciones de larga distancia (terrestre) y de alta tensión donde el alargamiento debe permanecer por debajo del 0,25%.
La selección de la clasificación ST (resistencia a la tracción) y el grado de cubierta (resistencia a la abrasión, al fuego o al aceite) correctos determina el costo total de propiedad.
La implementación exige una investigación estructural rigurosa, ya que las correas de cordón de acero requieren diámetros de polea más grandes y empalmes vulcanizados complejos.
La evaluación de un proveedor de cintas transportadoras de cable de acero requiere auditar sus capacidades de prueba de rayos X, kits de empalme y cumplimiento de las normas ISO/DIN.
Los administradores de instalaciones a menudo tienen dificultades para elegir entre correas de tela (EP) y correas reforzadas con acero. Establecer criterios de éxito claros evita el exceso de ingeniería y mantiene intactos los presupuestos. Debe evaluar los límites de tensión, los factores de estiramiento y la complejidad de la ruta antes de tomar una decisión final de adquisición.
Las correas EP multicapa estándar soportan operaciones diarias moderadas. Sin embargo, fallan bajo estrés extremo. Se necesita una cinta transportadora de cordón de acero cuando las tensiones de trabajo superan los 3.000 N/mm. La extracción pesada de minerales y la carga portuaria a granel empujan las telas estándar más allá de sus puntos de ruptura. Los cables de acero absorben enormes fuerzas dinámicas. Previenen roturas repentinas durante arranques intensos. Los ingenieros calculan las cargas máximas para determinar si el refuerzo de acero es estrictamente necesario.
El estiramiento de la correa dicta el diseño del sistema transportador. Las correas de tela normalmente se alargan entre un 1,5% y un 3% bajo carga. En una cinta transportadora corta, este tramo sigue siendo manejable. En una ruta terrestre de dos kilómetros, un 3% de tramo equivale a 60 metros de cinta extra. Gestionar esto requiere enormes torres de captación por gravedad. Los cables de acero ofrecen una increíble estabilidad dimensional. Restringen el alargamiento a un mínimo de 0,1% a 0,25%. Este bajo estiramiento elimina la necesidad de sistemas tensores de gran tamaño. Mantiene las correas de largo recorrido siguiendo perfectamente durante miles de horas.
Las rutas complejas exigen una integridad estructural superior. Los sistemas de transporte terrestre se benefician enormemente del refuerzo de acero. Estos cinturones largos atraviesan terrenos irregulares y requieren una alta resistencia al impacto. Los elevadores verticales, como los elevadores de cangilones, también se basan en estructuras centrales rígidas. Los cables sujetan los cubos pesados de forma segura sin combarse. Además, las rutas que experimentan fuertes impactos de grandes rocas requieren las propiedades de absorción de impactos de un caucho especializado que recubre fuertes núcleos metálicos.
La adquisición inicial de correas reforzadas con acero requiere un capital importante. La instalación también es más cara. Sin embargo, debes considerar esto como una inversión a largo plazo. Es posible que sea necesario reemplazar las correas de tela cada tres a cinco años en entornos hostiles. Por el contrario, una correa reforzada con acero que se mantiene adecuadamente suele durar entre 10 y 20 años. Menos reemplazos significan menos tiempo de inactividad planificado. También reducen los costos laborales continuos. Durante un ciclo de vida de dos décadas, esta prima inicial se traduce en enormes ahorros operativos.
Comprender las especificaciones técnicas evita fallos prematuros del sistema. Debe evaluar cuidadosamente la arquitectura interna del cinturón. Los ingenieros se basan en métricas específicas para hacer coincidir la correa con la estructura del transportador. Analicemos los componentes principales de estas soluciones de transporte pesado.
Los fabricantes clasifican estos cinturones según clasificaciones ST. El "ST" significa tensión del acero. El número que le sigue indica la resistencia a la rotura en Newtons por milímetro (N/mm). Por ejemplo, una correa ST1000 ofrece 1.000 N/mm de resistencia a la tracción. Las operaciones mineras pesadas pueden requerir una correa ST5400 o incluso una ST10000. Seleccionar la clasificación ST correcta es fundamental. Un tamaño insuficiente provoca cables rotos. El sobredimensionamiento agrega peso muerto innecesario a los motores de su transportador.
Los cables internos dictan flexibilidad y resistencia. Los cables utilizan patrones de enrollado específicos. Las configuraciones comunes incluyen construcción con cable metálico de 7x7 o 7x19. Un núcleo de 7x7 contiene siete hilos de siete cables. Ofrece una excelente rigidez. Un núcleo de 7x19 contiene siete hebras de diecinueve alambres más delgados. Este mayor número de cables aumenta la flexibilidad. Permite que la correa pesada se enrolle alrededor de poleas más pequeñas sin fatiga estructural.
El paso se refiere al espacio exacto entre cables paralelos. Un paso más amplio proporciona más caucho entre los cables. Esto mejora la absorción de impactos de la caída de rocas. Un paso más estrecho aumenta la resistencia a la tracción general pero reduce la flexibilidad. Debe equilibrar estos dos factores según el tamaño de su material.

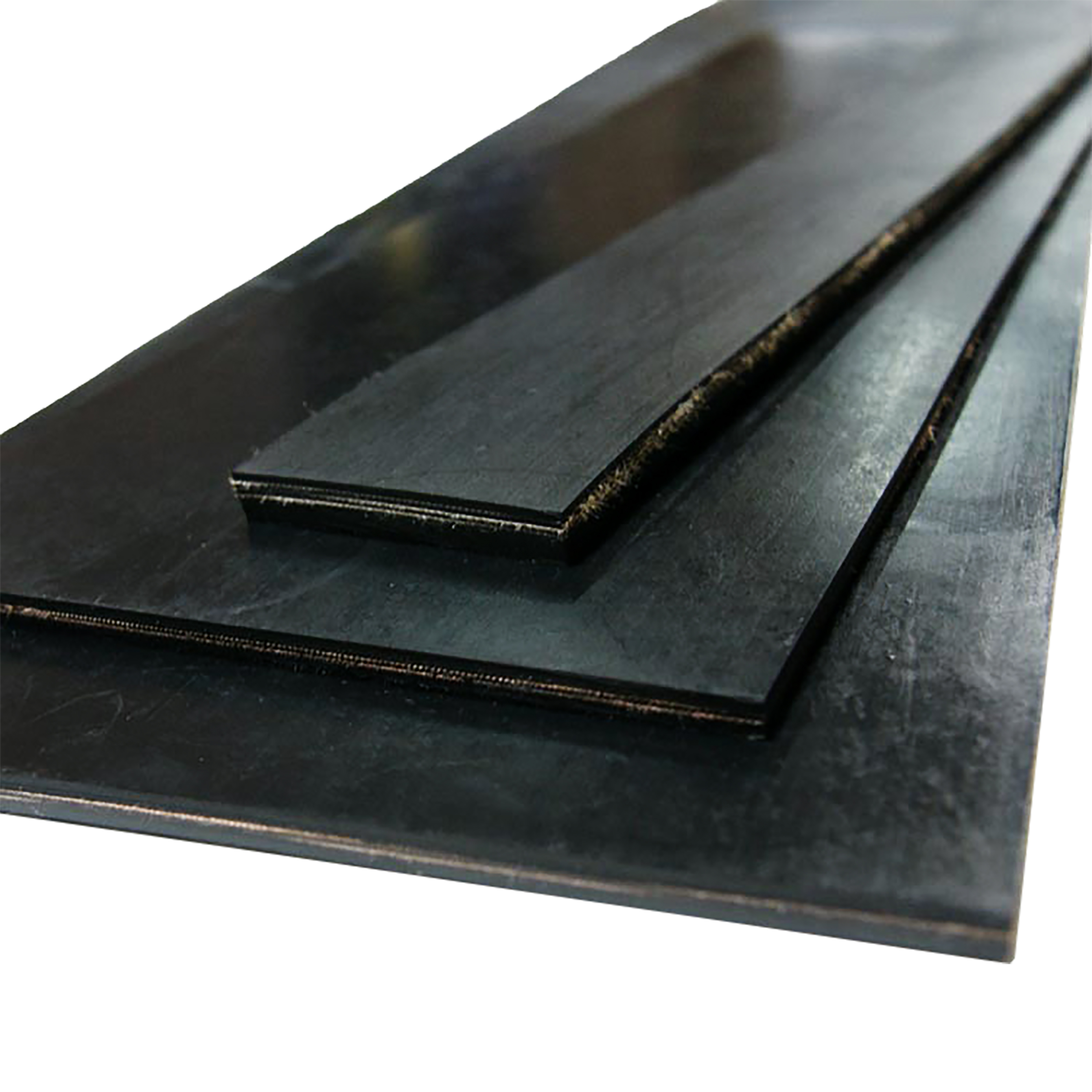

El núcleo proporciona resistencia, pero las cubiertas de goma protegen el núcleo. El espesor de la cubierta superior depende del tamaño del material y de la altura de caída. Las rocas grandes y afiladas que caen desde toboganes altos exigen cubiertas superiores de más de 15 mm. Las cubiertas inferiores interactúan con ruedas guía y poleas. Suelen oscilar entre 5 mm y 8 mm. Si las cubiertas se desgastan, el acero expuesto se oxida rápidamente. La humedad destruye la unión interna. Por lo tanto, especificar un espesor adecuado prolonga la vida operativa.
La precisión de la ingeniería dicta el éxito. Debe hacer coincidir las especificaciones exactas de su cinta transportadora de cable de acero directamente con los modelos de carga dinámica. Los ingenieros calculan la tensión máxima durante las secuencias de arranque. Tienen en cuenta los ángulos de inclinación, la densidad del material y las curvas de aceleración. La alineación de estos parámetros técnicos evita la fatiga prematura del núcleo y costosas fallas estructurales.
Clasificaciones de clasificación ST estándar
Clasificación ST | Tensión de trabajo (N/mm) | Diámetro típico del cable (mm) | Paso máximo del cable (mm) |
|---|---|---|---|
ST 1000 | 1000 | 4.0 | 12.0 |
ST 2000 | 2000 | 6.0 | 12.0 |
ST 3150 | 3150 | 8.1 | 15.0 |
ST 5400 | 5400 | 11.3 | 16.0 |
Los cables internos proporcionan potencia de tracción. El caucho externo maneja el abuso ambiental. Los peligros específicos de la industria destruyen rápidamente los compuestos de caucho estándar. Debe categorizar su entorno operativo para seleccionar la formulación química correcta para sus cubiertas.
Los entornos mineros someten las correas a constantes cortes. Los minerales afilados cortan el caucho estándar. Para estas aplicaciones, se necesitan calidades altamente resistentes a la abrasión.
Grado DIN-X: Ofrece una resistencia excepcional al corte y ranurado. Se adapta a rocas pesadas y afiladas caídas desde alturas importantes.
Grado DIN-Y: Proporciona resistencia a la abrasión estándar para arena y piedras trituradas más pequeñas.
Grado DIN-W: formulado específicamente para resistir el desgaste extremo en entornos altamente abrasivos y con partículas finas.
El movimiento del clinker caliente o del mineral sinterizado destruye el caucho normal. Las cubiertas estándar se endurecen, agrietan y pelan cuando se exponen a altas temperaturas. Las cubiertas resistentes al calor utilizan compuestos de EPDM o clorobutilo. Estas fórmulas especializadas soportan temperaturas continuas del material que superan los 150 °C (300 °F). Evitan que la cubierta se separe del núcleo de acero durante la expansión térmica.
Las operaciones subterráneas enfrentan graves riesgos de incendio. La fricción puede encender fácilmente el caucho estándar. Los espacios cerrados convierten los incendios del cinturón en desastres letales. Las normas de seguridad exigen cubiertas específicas ignífugas.
Cumplimiento de MSHA: Requerido para operaciones mineras en EE. UU. Garantiza propiedades autoextinguibles.
ISO 340 y EN 14973: normas internacionales que garantizan que las correas no propaguen llamas.
FRAS (Fire Retardant Anti-Static): Previene la acumulación de electricidad estática, eliminando chispas en atmósferas explosivas.
Las plantas de reciclaje mueven materiales recubiertos de aceites, grasas y solventes. Los fluidos a base de petróleo atacan el caucho estándar. Las cubiertas se hinchan, se ablandan y eventualmente se desprenden de los cables centrales. Los compuestos NBR (caucho de nitrilo butadieno) resisten estos ataques químicos. Mantienen la integridad estructural incluso cuando se sumergen en resinas industriales y aceites para máquinas.
Conseguir el cinturón adecuado es sólo la mitad de la batalla. La instalación introduce importantes riesgos de campo. Debe preparar su infraestructura existente para esta actualización de servicio pesado. Ignorar la preparación estructural conduce a fallas mecánicas inmediatas.
Las correas de tela suelen utilizar sujetadores metálicos mecánicos simples para reparaciones rápidas. Los cables de acero no pueden utilizar sujetadores mecánicos. La intensa tensión arranca los sujetadores de la goma. Debe utilizar empalme vulcanizado en caliente. Este proceso es complejo, costoso y requiere mucho tiempo.
Desmontaje: Los técnicos retiran las cubiertas de goma para exponer los cables desnudos.
Paso a paso: cortan los cables en longitudes escalonadas precisas (un empalme escalonado) para entrelazar los dos extremos.
Tendido: Los técnicos colocan caucho nuevo no vulcanizado y goma especial entre los cables entrelazados.
Prensado: Una pesada prensa de vulcanización aplica calor y presión masivos para curar la junta.
Un solo empalme puede tardar hasta 24 horas. Debe programar un tiempo de inactividad adecuado y contratar técnicos certificados.
Los cables metálicos gruesos resisten la flexión. Si las poleas motriz y trasera son demasiado pequeñas, los cables internos experimentan una fuerte tensión de flexión. Con el tiempo, esta fatiga del metal hace que los cables se rompan. Además, la correa rígida puede desprenderse de la matriz de caucho. Siempre revise los diámetros de sus poleas según las especificaciones del fabricante. La actualización a una correa más gruesa generalmente requiere la instalación de poleas motrices más grandes.
El acero es increíblemente pesado. Reemplazar una correa de tela agrega un enorme peso muerto a su sistema transportador. Debe auditar sus componentes estructurales antes de la instalación. Se necesitan rodillos mejorados para soportar las toneladas adicionales de masa en movimiento. Los motores de propulsión pueden necesitar mayor potencia para superar el aumento de la inercia de arranque. Los sistemas de frenos también requieren recalibración para detener la carga más pesada de manera segura.
Los cinturones largos representan enormes inversiones de capital. No puede confiar únicamente en las inspecciones manuales. Los sistemas modernos integran etiquetas RFID integradas o bucles magnéticos de detección de roturas. Si una roca atascada perfora la correa y provoca un desgarro longitudinal, el sistema detecta instantáneamente el bucle roto. Apaga el motor del transportador automáticamente. Esto evita que un pequeño pinchazo destruya kilómetros de costosa correa.
El abastecimiento de correas de transporte de alta tensión requiere protocolos de adquisición estrictos. Un ligero defecto de fabricación provoca fallos catastróficos en el campo. Debe auditar exhaustivamente a los socios potenciales. Los equipos de adquisiciones necesitan un marco de investigación confiable.
Evalúe el piso de la fábrica directamente. Las correas de alta resistencia requieren equipos tensores masivos durante el proceso de curado. La goma debe curarse mientras los cables están bajo una tensión precisa y uniforme. La asociación con un proveedor probado de transportadores de cable de acero, fabricante de cintas transportadoras, garantiza la integridad estructural. Pregunta por sus longitudes máximas de rollo. Quiere una instalación capaz de producir secciones largas y continuas. Los empalmes de fábrica a mitad del rollo introducen puntos débiles innecesarios incluso antes de que la banda se envíe.
No acepte promesas verbales de calidad. Exija prueba documentada. Una fábrica acreditada realiza pruebas de penetración dinámica para simular el impacto de la roca. Realizan estrictas pruebas de resistencia a la extracción del cable para garantizar que el caucho se adhiera perfectamente al metal. Lo más importante es exigir un escaneo completo con rayos X del rollo terminado. Las radiografías revelan desalineaciones ocultas del cordón o burbujas de aire internas. Debe rechazar cualquier rollo que presente defectos estructurales internos.
La junta es el punto más débil de cualquier sistema transportador. que elija El proveedor de cinta transportadora de cable de acero debe proporcionar materiales de empalme patentados. Estos kits de empalme contienen caucho no vulcanizado diseñado específicamente para su compuesto de cubierta exacto. La mezcla de materiales de empalme de terceros provoca incompatibilidad química y fallas en las juntas. Además, proveedores acreditados ofrecen supervisión de ingeniería in situ durante el proceso de vulcanización final.
Revise detenidamente las limitaciones de la garantía. Comprenda exactamente qué constituye un defecto de fabricante versus abuso operativo. Muchas garantías se anulan inmediatamente si técnicos no certificados realizan el empalme. Establecer cronogramas transparentes. Estos rollos pesados requieren transporte especializado en plataforma o transporte marítimo de gran tamaño. Considere la logística de envío prolongada en su tiempo de inactividad por mantenimiento planificado.
Especificar una correa reforzada de alta resistencia es una intersección crítica de disciplinas de ingeniería. Debe alinear los requisitos de tensión máxima con los peligros ambientales y la compatibilidad estructural existente. Elegir los cables internos correctos evita roturas catastróficas, mientras que seleccionar la cubierta de goma adecuada extiende la vida operativa contra abrasión severa, calor o productos químicos. Una planificación adecuada evita costosas modificaciones estructurales posteriores a la instalación.
El siguiente paso es finalizar los cálculos de carga dinámica. Reúna a sus ingenieros y gerentes de adquisiciones para revisar la complejidad de las rutas y los diámetros de las poleas. Una vez que haya establecido los requisitos precisos del sistema, solicite datos completos de pruebas de rayos X y garantías de compatibilidad de empalmes a los fabricantes preseleccionados. Al asegurar estos parámetros técnicos, garantiza décadas de transporte de material confiable e ininterrumpido.
R: Las correas EP (poliéster/nylon) utilizan capas de tela para tensar. Son rentables pero se estiran hasta un 3% bajo carga. Las correas de cordón de acero utilizan cables metálicos paralelos. Manejan cargas de tensión extremas en largas distancias y limitan el alargamiento al 0,25%. Las correas de acero requieren una mayor inversión inicial pero duran mucho más.
R: En aplicaciones industriales pesadas, normalmente duran entre 10 y 20 años. La vida útil depende completamente de la selección del caucho de la cubierta, el mantenimiento de rutina, la alineación estructural y la calidad de los empalmes vulcanizados iniciales.
R: Sí, los técnicos pueden reparar daños localizados. Utilizan parches vulcanizados en caliente para volver a sellar los cables expuestos y evitar la oxidación interna. Sin embargo, los desgarros longitudinales largos a menudo requieren cortar la sección dañada y empalmar una nueva pieza de correa.
R: Los ingenieros calculan la tensión operativa máxima según el peso del material, el ángulo de inclinación, la longitud del transportador y las fuerzas de aceleración. Dividen esta tensión máxima por el ancho de la correa y aplican un factor de seguridad (a menudo 5:1 o 6:1) para determinar la clasificación ST requerida.
