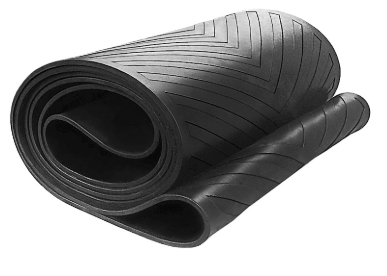

Una cinta transportadora en forma de V presenta listones en forma de V moldeados en la superficie de la cubierta superior, diseñados para aumentar la fricción y contener material en transportadores inclinados. Los listones están vulcanizados integralmente con el cuerpo de la correa, formando una única estructura continua que resiste la separación bajo carga. El patrón de chevrón recorre todo el ancho de la banda, formando canales que mantienen el material a granel en su lugar durante el transporte hacia arriba o hacia abajo.
La altura, el espaciado y el ángulo de los listones se seleccionan en función de las características del material y la inclinación del transportador. Los perfiles más bajos se adaptan a materiales más finos y ángulos moderados, mientras que los tacos más altos soportan bultos más grandes y pendientes más pronunciadas. El cinturón base debajo del patrón utiliza una carcasa de tela de múltiples capas, disponible en construcciones de algodón, nailon o poliéster-nylon, que proporciona la resistencia a la tracción para transportar carga.
Las correas Chevron permiten un transporte inclinado en ángulos más pronunciados que las correas planas. Los tacos crean bolsas de retención de material que evitan el retroceso de los sólidos a granel. El ángulo de inclinación máximo efectivo depende de la altura del listón, el tamaño de las partículas del material y las propiedades de flujo del material. Los materiales más finos y cohesivos generalmente logran ángulos más pronunciados que los grumos grandes que fluyen libremente.
Los tipos de materiales manejados por las correas Chevron incluyen granos, semillas, agregados, carbón, minerales, clinker de cemento y materiales reciclados. El patrón de la superficie de la correa reduce los derrames en los puntos de transferencia y mantiene la alineación del material a lo largo de la trayectoria del transportador. El espacio entre las cornamusas está optimizado para equilibrar la capacidad de carga con la facilidad de limpieza de la descarga.
Las cintas transportadoras Chevron se utilizan en múltiples industrias donde se requiere transporte inclinado. En la minería y las canteras, mueven el mineral triturado y los agregados por pendientes desde los pisos de las minas hasta las plantas de procesamiento. Los sitios de construcción los utilizan para transportar arena, grava e ingredientes premezclados en ángulos elevados.
Las instalaciones agrícolas instalan correas Chevron para operaciones de manipulación de granos, procesamiento de semillas y molienda de piensos. Las plantas de reciclaje dependen de ellos para elevar materiales clasificados como escamas de plástico, papel y chatarra de metal. Otras aplicaciones incluyen plantas de cemento, terminales de fertilizantes y centrales eléctricas de biomasa. Cada aplicación requiere hacer coincidir la altura de los listones, el ancho de la banda y la resistencia de la carcasa con la densidad del material, el tamaño de las partículas y la geometría del transportador.
Parámetro | Rango de especificaciones |
|---|---|
Patrón de cala | Forma de V (chevrón) |
Altura de la cala | 5-30mm |
Espaciado de tacos | 100 - 400 mm (de centro a centro) |
Ancho del cinturón | 300 - 1600 milímetros |
Tipo de carcasa | Capas de tela CC, NN, EP |
Número de capas | 3 - 5 capas |
Ángulo de inclinación recomendado | hasta 30° (dependiendo del material) |
Grosor de la cubierta superior | 3,0 - 6,0 mm (base + cala) |
Moq | 100 metros |
La inclinación máxima efectiva depende de la altura de los tacos y de las propiedades del material. Con alturas de listones estándar, la mayoría de los materiales a granel se pueden transportar en ángulos de hasta 30 grados. Los materiales cohesivos más finos pueden permitir ángulos más pronunciados, mientras que los grumos grandes que fluyen libremente pueden requerir ángulos más bajos o listones más altos. Recomendamos pruebas de materiales para aplicaciones críticas.
Seleccione la altura de la cornamusa según el tamaño máximo de partículas del material y la inclinación del transportador. Como guía, la altura de los tacos debe ser aproximadamente de 2 a 3 veces la dimensión más grande de las partículas. Nuestro equipo de ingeniería puede recomendar especificaciones basadas en los datos de sus materiales y el diseño del transportador.
Sí. La altura, el espaciado y la configuración del patrón de las cornamusas se pueden ajustar para cumplir con los requisitos específicos de la aplicación. También se encuentran disponibles patrones personalizados, como arreglos en espiga o en V múltiple, para necesidades especializadas de manipulación de materiales en aplicaciones industriales.
Las bandas Chevron pueden manejar materiales húmedos y mojados, siempre que se seleccione el compuesto de cubierta para la aplicación. Se pueden especificar cubiertas resistentes al aceite o a la abrasión según las características del material. Para materiales altamente abrasivos, se recomiendan cubiertas superiores más gruesas.
La cantidad mínima de pedido es de 100 metros por especificación. Los tamaños estándar suelen enviarse en un plazo de 15 a 25 días laborables. Las configuraciones de listones personalizados o grados de cobertura especiales pueden requerir de 25 a 40 días hábiles. Las cotizaciones para clientes empresariales incluyen plazos de entrega confirmados basados en los programas de producción actuales.
