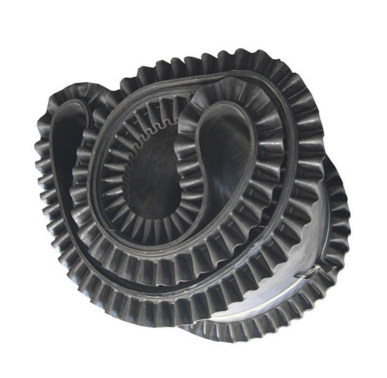

Las bandas transportadoras de paredes laterales personalizadas están diseñadas para transportar materiales a granel en pendientes pronunciadas, incluidas orientaciones completamente verticales donde las bandas planas convencionales no pueden retener el material en la superficie de la banda. El cinturón incorpora paredes laterales corrugadas a lo largo de ambos bordes y listones transversales opcionales a lo largo de la superficie del cinturón, formando compartimentos en forma de bolsillos que contienen material durante la elevación. Este diseño permite la operación con una sola correa desde rutas de transporte horizontales a verticales sin puntos de transferencia intermedios, lo que reduce el espacio ocupado por el equipo y los requisitos de mantenimiento en comparación con los sistemas transportadores de múltiples etapas.
La correa base proporciona la base estructural y la resistencia a la tracción del sistema. Está construido con múltiples capas de refuerzo de tela (generalmente lona de poliéster) incrustadas dentro de compuestos de caucho. Las cubiertas superior e inferior están formuladas para resistir la abrasión, y el espesor de la cubierta se selecciona según el material que se transporta y la tasa de desgaste esperada. El refuerzo de cable de acero está disponible para aplicaciones que requieren mayor resistencia a la tracción, longitudes de transportador más largas o capacidades de carga más pesadas. La correa base se fabrica según las especificaciones estándar de la correa transportadora, lo que garantiza la compatibilidad con configuraciones estándar de polea y rueda guía.
Las paredes laterales corrugadas están vulcanizadas hasta los bordes de la correa base, formando barreras flexibles que contienen material a granel durante el transporte. El perfil corrugado en forma de S permite que la pared lateral se flexione suavemente a medida que la correa viaja alrededor de las poleas mientras mantiene la rigidez vertical para sujetar el material en la superficie de la correa. La altura de las paredes laterales se especifica de acuerdo con la capacidad de carga requerida y el ángulo de inclinación, con paredes laterales más altas adecuadas para ángulos más pronunciados y mayores volúmenes de material. El espesor de las paredes laterales y el paso de la corrugación están diseñados para equilibrar la flexibilidad con la estabilidad estructural.
Los listones transversales, también conocidos como crestas transversales, se montan a lo largo de la superficie de la correa entre las paredes laterales, creando bolsillos individuales que evitan que el material se deslice hacia atrás en las pendientes. Los tacos están disponibles en varios perfiles, incluidos diseños rectos, en ángulo o corrugados, con un espaciado determinado por las características del material y el ángulo de inclinación. Las pendientes más pronunciadas generalmente requieren un espaciamiento más estrecho entre los listones para mantener la retención del material. Los tacos están unidos al cinturón base mediante vulcanización para una conexión duradera que resiste la flexión repetida y la carga de material.
Parámetro | Gama/opciones disponibles |
Altura de la pared lateral | 40 mm a 500 mm |
Perfil de pared lateral | corrugado en forma de S |
Tipo de cala | Rectos, en ángulo o corrugados |
Espaciado de tacos | Personalizado especificado por aplicación |
Ancho del cinturón base | 300 mm a 2200 mm |
Refuerzo del cinturón base | Capas de tela de poliéster o cordón de acero. |
Grado de goma de la cubierta | Estándar resistente a la abrasión, resistente al calor, resistente al aceite |
Ángulo de inclinación de funcionamiento | 0° a 90° (vertical) |
Las cintas transportadoras de pared lateral se implementan en industrias donde las limitaciones de espacio o los cambios de elevación requieren el manejo de materiales en ángulos pronunciados. En las operaciones mineras, transportan mineral y agregados desde niveles de extracción más bajos hasta áreas de procesamiento dentro de zonas de huella limitada. Las terminales portuarias los utilizan para la carga y descarga de productos a granel, como cereales, carbón y minerales, donde se requiere una elevación vertical entre los niveles de almacenamiento y de los buques. La producción de materiales de construcción, incluidas las plantas de cemento y agregados, utiliza estas correas para el transporte vertical en líneas de procesamiento y sistemas de alimentación de silos. Las instalaciones de reciclaje y las operaciones de gestión de residuos los utilizan para elevar materiales clasificados a los equipos de procesamiento. Las aplicaciones adicionales incluyen plantas de procesamiento químico, instalaciones de producción de fertilizantes e instalaciones de energía de biomasa donde se requiere elevación de material a granel dentro de espacios confinados.
Seleccionar la cinta transportadora de pared lateral adecuada implica evaluar varios parámetros. El ángulo de inclinación es un determinante principal: los ángulos más pronunciados requieren paredes laterales más altas y espacios más estrechos entre los listones para evitar derrames y retrocesos del material. Las características del material, como la distribución del tamaño de las partículas, la densidad aparente, el contenido de humedad y la abrasividad, influyen en el grado de cobertura de la banda base, la altura de las paredes laterales y el diseño de los listones. Los requisitos de longitud del transportador y capacidad horaria afectan la selección del tipo de refuerzo, y los sistemas más largos o de mayor capacidad a menudo requieren refuerzo de cable de acero. Los factores ambientales, incluido el rango de temperatura ambiente, los niveles de humedad y la exposición a productos químicos, guían la selección de compuestos de caucho tanto para la banda base como para las paredes laterales.
Las cintas transportadoras de paredes laterales pueden operar en ángulos desde 0° (completamente horizontal) hasta 90° (completamente vertical), dependiendo de la altura de la pared lateral, la configuración de los listones y las características del flujo de material. Los ángulos más pronunciados requieren paredes laterales de tamaño adecuado y espacio entre listones para retener el material durante el transporte. La configuración específica se determina en función de las propiedades del material y el rendimiento requerido.
Las paredes laterales corrugadas se unen a los bordes de la banda base mediante un proceso de vulcanización en caliente que crea una unión a nivel molecular entre el compuesto de caucho de las paredes laterales y la banda base. Este método garantiza que las paredes laterales permanezcan unidas de forma segura bajo carga y durante la flexión repetida alrededor de las poleas durante toda la vida útil de la correa.
Las cintas transportadoras de pared lateral manejan una amplia gama de materiales a granel, incluidos minerales, agregados, carbón, granos, cemento, fertilizantes, materiales de reciclaje y biomasa. La configuración específica de la correa, incluido el grado de la cubierta, la altura de las paredes laterales y el diseño de los listones, se adapta al tamaño de partícula, la densidad, el contenido de humedad y la abrasividad del material.
La personalización incluye una altura de las paredes laterales que varía de 40 mm a 500 mm, un ancho de la correa de 300 mm a 2200 mm, tipo y espaciado de listones, refuerzo de la base de la correa (capas de tela de poliéster o cordón de acero) y grado de compuesto de caucho (estándar resistente a la abrasión, al calor o al aceite). Todas las especificaciones se adaptan al ángulo de inclinación, los requisitos de capacidad y las características del material de cada aplicación.
