AA,BB,CC

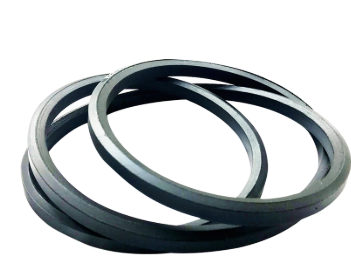

Las correas en V hexagonales, también conocidas como correas en V doble o correas hexagonales, son correas de transmisión de potencia con una sección transversal hexagonal que permite la transmisión de potencia tanto desde la superficie superior como desde la inferior. Esta capacidad de doble cara los hace adecuados para diseños de transmisión serpentina donde las poleas hacen contacto con ambos lados de la correa y algunos ejes impulsados requieren inversión de rotación.
El cinturón presenta dos perfiles en V unidos en la parte posterior, creando una forma hexagonal con cuatro paredes laterales en ángulo. Las superficies superior e inferior están empotradas para mantener el contacto de las paredes laterales con las ranuras de la polea y al mismo tiempo preservar la flexibilidad. Cada lado funciona de forma independiente como una correa en V, lo que permite que la correa impulse las poleas a ambos lados de la trayectoria de la correa sin voltearse ni redireccionarse.
El cuerpo de la correa está construido a partir de un compuesto de caucho, típicamente policloropreno o EPDM, formulado para resistencia a la flexión y estabilidad ambiental. Un cordón de tracción de poliéster o fibra de aramida corre a lo largo del plano neutro para transportar cargas de tensión. Las superficies de las paredes laterales están cubiertas de tela para brindar resistencia a la abrasión y características de fricción consistentes contra las paredes de las ranuras de la polea.
Sección | Ancho superior (mm) | Altura por lado (mm) | Altura total (mm) | Ángulo (grados) |
|---|---|---|---|---|
AA | 13.0 | 8.0 | 16.0 | 40 |
BB | 17.0 | 11.0 | 22.0 | 40 |
CC | 22.0 | 14.0 | 28.0 | 40 |
El rango de temperatura de funcionamiento es de -45 °C a +80 °C para compuestos de caucho estándar. La tolerancia de longitud cumple con las especificaciones ISO 5289. El diseño simétrico del cinturón significa que ambos lados soportan capacidades de carga iguales y el cinturón se puede instalar en cualquier orientación sin afectar el rendimiento. La vida útil flexible está clasificada para funcionamiento continuo con tensión y alineación de poleas adecuadas.
Las correas hexagonales se especifican para disposiciones de transmisión serpentina donde la correa debe hacer contacto con las poleas en ambos lados, como sistemas con ruedas guía traseras o ejes impulsados de rotación inversa. El perfil en V dual elimina la necesidad de múltiples correas o recorridos complejos en aplicaciones que requieren transferencia de potencia a ejes que giran en direcciones opuestas.
Las secciones AA y BB se utilizan comúnmente en maquinaria textil, incluidas hilanderías, telares y equipos de procesamiento de hilos, donde se requiere transmisión de múltiples ejes y rotación inversa. Las secciones BB y CC sirven para maquinaria agrícola como cosechadoras, empacadoras y sembradoras, donde los diseños de transmisión exigen transferencia de potencia desde ambos lados de la correa a través de múltiples ejes.
La producción cumple con la norma ISO 5289 para dimensiones y tolerancias de correas de doble V, DIN 772 para los estándares industriales alemanes y las especificaciones RMA (Asociación de fabricantes de caucho) para los mercados norteamericanos. Las marcas de longitud del cinturón siguen el sistema de numeración estándar correspondiente a las medidas de longitud interior.
Cada lote se somete a una inspección dimensional que incluye verificación del ancho superior, la altura total y el ángulo. Las pruebas de resistencia a la tracción confirman la integridad del cable y la coincidencia de longitudes garantiza que las correas suministradas como juegos se encuentren dentro de las bandas de tolerancia coincidentes. Los códigos de identificación de lotes brindan trazabilidad de los lotes de materiales, la fecha de producción y los registros de inspección de calidad.
Las correas en V hexagonales se utilizan en sistemas de transmisión que requieren transmisión de potencia desde ambos lados de la correa, como transmisiones serpentinas con poleas traseras, disposiciones de múltiples ejes con rotación inversa y aplicaciones donde una sola correa debe impulsar múltiples ejes que giran en diferentes direcciones. Son comunes en maquinaria textil y equipos agrícolas.
AA, BB y CC se refieren a los tamaños de sección transversal, correspondientes a las dimensiones clásicas de las correas A, B y CV duplicadas para formar un perfil hexagonal. AA es la sección más pequeña con un ancho superior de 13 mm y una altura total de 16 mm; La pedalier mide 17 mm por 22 mm; y CC es el más grande con 22 mm por 28 mm. La selección depende de los requisitos de potencia y las dimensiones de la polea.
Sí, las correas hexagonales están diseñadas para transmitir potencia desde los perfiles en V superior e inferior. La sección transversal hexagonal simétrica permite que las poleas se enganchen con cualquier lado de la correa, lo que las hace adecuadas para transmisiones serpentinas, aplicaciones de rotación inversa y sistemas de múltiples ejes donde la correa se enrolla alrededor de poleas en lados opuestos.
Las correas en V hexagonales cumplen con las especificaciones ISO 5289 (norma internacional para correas en V doble), DIN 772 (norma alemana) y RMA (Asociación de fabricantes de caucho). Estas normas definen tolerancias dimensionales, clasificación de longitud y métodos de prueba para verificar el rendimiento de la correa.
