Seleccionar el grosor incorrecto de la correa provoca algo más que un desgaste prematuro de su equipo. Conduce directamente a fallas en el seguimiento, tensión extrema del motor y costosos tiempos de inactividad en la línea de producción. Los ingenieros y los equipos de adquisiciones a menudo utilizan tamaños estándar durante la compra. Con frecuencia omiten cálculos esenciales para cargas específicas, diámetros de polea y necesidades únicas de transferencia de productos. Este descuido común da como resultado que las correas fallen mucho antes de su vida útil esperada. Necesita parámetros de tamaño precisos para optimizar el rendimiento general del sistema. Un ligero error de cálculo en el espesor puede alterar drásticamente el funcionamiento de su maquinaria. Esta guía desglosa los requisitos técnicos de tamaño para una cinta transportadora de pu . Le ayudaremos a finalizar correctamente las especificaciones de su proyecto. Aprenderá cómo evitar un costoso exceso de ingeniería y un bajo rendimiento inesperado en su fábrica.
El dimensionamiento de una cinta transportadora comienza con la compatibilidad mecánica. El espesor influye directamente en cómo se mueve una correa a través de su maquinaria. Debe alinear el perfil físico de la banda con los límites estructurales del marco de su transportador.
El espesor y la flexibilidad de la correa comparten una relación inversa. Un cinturón más grueso resiste naturalmente la flexión. Si fuerza una correa gruesa alrededor de una polea de tamaño insuficiente, crea una tensión mecánica severa. La funda exterior de poliuretano se estira excesivamente. Al mismo tiempo, el tejido tensor interior se comprime. Este ciclo constante de tensión y compresión crea altas fuerzas de corte dentro de la correa.
Durante miles de rotaciones, esta tensión provoca la separación de las capas. También experimentará fallas aceleradas en el empalme. La junta térmica se agrietará y eventualmente se romperá. Siempre debe hacer coincidir el espesor de la correa con el diámetro mínimo de la polea especificado por el diseño de su equipo. Por ejemplo, una correa de 3 mm no puede funcionar suavemente en una pequeña barra nasal de 20 mm.
Encontrar el espesor correcto requiere un cuidadoso equilibrio de ingeniería. Necesita suficiente soporte estructural para soportar el peso de su producto de forma segura. Sin embargo, también se necesita suficiente flexibilidad para minimizar el par del motor de accionamiento.
Una correa demasiado rígida para su aplicación obliga al motor a trabajar mucho más. Esto aumenta el consumo de energía y genera un exceso de calor en los componentes del accionamiento. Por el contrario, una correa demasiado fina para cargas pesadas se estira prematuramente. No puede proporcionar la estabilidad dimensional necesaria. Ajustará constantemente el mecanismo tensor para corregir la flexión de la correa.
Los signos comunes de fatiga por flexión incluyen:
El poliuretano estándar funciona perfectamente para la mayoría de las tareas sanitarias y de fabricación de ligeras a medianas. Sin embargo, opera dentro de límites estrictos. Para aplicaciones de tensión extrema, el poliuretano alcanza sus límites físicos. El manejo de materiales abrasivos a granel también degrada rápidamente las delgadas cubiertas de poliuretano.

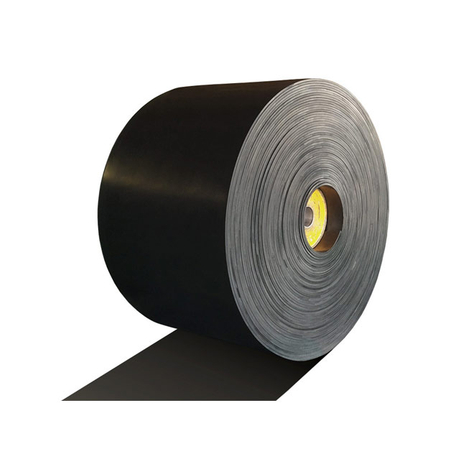

En estos entornos agresivos, debe realizar la transición a una cinta transportadora de EP de alta resistencia . El núcleo de poliéster y nailon ofrece una resistencia a la tracción superior. Estas robustas correas soportan cargas de impacto masivas y condiciones altamente abrasivas sin estirarse.
Diferentes industrias requieren categorías de espesor específicas para operar de manera eficiente. Los fabricantes formulan distintas combinaciones de capas de tela y cubiertas superiores de poliuretano. Los clasificamos en tres niveles funcionales principales.
Estos cinturones representan las opciones sintéticas más flexibles disponibles. Se basan en una construcción de tela de una sola capa combinada con un recubrimiento mínimo de poliuretano.
La mayoría de las instalaciones de fabricación y procesamiento de alimentos en general dependen de esta gama de espesores versátil. Por lo general, cuentan con un núcleo de tela robusto de dos capas.
Las aplicaciones industriales pesadas exigen una integridad estructural sin concesiones. Estas correas presentan construcciones de múltiples capas altamente rígidas.
Nunca debes adivinar el nivel requerido. Siempre compare las necesidades de su aplicación con las especificaciones oficiales de la cinta transportadora de PU . Verifique el valor de dureza Shore para comprender la tenacidad de la superficie. La clasificación Shore A 85 proporciona un alto agarre, mientras que la clasificación Shore A 92 resiste cortes y abrasión. Verifique cuidadosamente el número de capas de la tela para garantizar índices de tensión óptimos.
| Espesor Nivel | Rango de tamaños | Aplicación principal | Beneficio clave de rendimiento |
|---|---|---|---|
| Ultrafino | 0,8 mm - 1,2 mm | Panadería, traslados al filo de la navaja. | Transición perfecta de productos pequeños sobre radios estrechos |
| Servicio mediano | 1,5 mm - 2,0 mm | Envasado, procesamiento general de alimentos. | Flexibilidad, tensión y durabilidad equilibradas. |
| Servicio pesado | 2,5 mm - 4,0 mm+ | Estaciones de corte, zonas de carga de impacto. | Resistencia extrema a pinchazos y estiramientos. |
Determinar las dimensiones adecuadas implica mucho más que tomar medidas planas básicas. Debe tener en cuenta los factores operativos dinámicos, las tolerancias de fabricación y las uniones de superficies.
La especificación del ancho exige un cálculo preciso de los espacios libres operativos laterales. Debes dejar suficiente espacio para las protecciones laterales para evitar fricciones. Si el cinturón roza contra una estructura de metal, los bordes se deshilacharán rápidamente. Esto introduce riesgos de contaminación.
Las guías de seguimiento, comúnmente conocidas como guías en V, también requieren un espacio de alineación adecuado. Los fabricantes se enfrentan a una contracción estándar del material durante la producción. Siempre analice las tolerancias de fabricación antes de finalizar su pedido. Una tolerancia de ancho típica puede ser de más o menos 2 mm. Asegúrese de que esta variación menor no se enganche en su maquinaria.
Medir la longitud total requiere una comprensión profunda del mecanismo de tensión del tensor. No mida un cinturón estirado y desgastado como punto de referencia. Es probable que una correa vieja se haya deformado permanentemente.
Sobredimensionar la longitud solicitada provoca una tensión insuficiente. La correa se deslizará sin cesar sobre la polea motriz. Por el contrario, un tamaño insuficiente provoca una tensión mecánica inmediata. Daña los cojinetes y separa el empalme térmico. Configure su mecanismo de recogida en su posición mínima absoluta. Pase una cinta métrica de acero exactamente por donde viaja la correa. Esto establece su perímetro inicial correcto.
Su espesor general cambia drásticamente cuando agrega características de superficie. Debe volver a calcular las holguras si su proyecto requiere accesorios especializados.
Tenga en cuenta estas adiciones de perfil en sus cálculos de altura libre. Afectan la forma en que la banda pasa debajo de los rodillos, los detectores de metales y las cuchillas raspadoras.
Las aplicaciones de la industria alimentaria conllevan estrictos requisitos sanitarios y de seguridad. Sus decisiones sobre el tamaño y el grosor deben alinearse perfectamente con los estándares de higiene.
Debe verificar que el espesor y tamaño elegidos no comprometan la higiene general de la instalación. El material base debe cumplir con los estándares FDA 21 CFR, European EC 1935/2004 o USDA. Las bandas más gruesas a veces utilizan diferentes fórmulas de plastificantes. Asegúrese de que su configuración específica tenga las certificaciones correctas para el contacto directo con alimentos. Solicite prueba documentada de cumplimiento a su proveedor.
Las bandas más gruesas y de múltiples capas presentan desafíos sanitarios únicos. Los bordes expuestos de la tela absorben la humedad fácilmente durante la producción. Esta entrada de fluido promueve un crecimiento microbiano peligroso dentro del cinturón. También hace que las capas se deslaminen rápidamente.
Para el procesamiento de carne y lácteos, a menudo se necesitan bordes encapsulados. Este proceso sella completamente los tejidos de tensión interna en poliuretano sólido. Agregar bordes encapsulados afecta la especificación de ancho final. Debe tener en cuenta un milímetro adicional de material de sellado en ambos lados durante la fase de diseño.
Las bandas más grandes y pesadas cambian fundamentalmente sus protocolos de limpieza diarios. Poseen más masa física. Por lo tanto, requieren sistemas de limpieza in situ (CIP) mucho más robustos. Los perfiles más gruesos retienen el calor ambiental y la humedad por más tiempo después de los lavados con agua caliente.
En consecuencia, exigen tiempos de secado prolongados entre turnos de producción. Si realiza operaciones continuas, el secado prolongado ralentiza la producción general. El poliuretano es naturalmente resistente a las grasas y aceites. Sin embargo, la exposición prolongada al agua hirviendo puede provocar hidrólisis. Planifique sus programas de saneamiento en función de las limitaciones físicas específicas del espesor de banda elegido.
Para obtener el material adecuado es necesario asociarse con expertos técnicos competentes. No todos los fabricantes brindan el soporte de ingeniería necesario para garantizar el éxito operativo.
Un proveedor confiable de cintas transportadoras de PU actúa como socio de ingeniería proactivo. Solicitarán y revisarán activamente sus dibujos CAD. Verifican sus requisitos técnicos, incluidos los tamaños de polea, los pesos de carga y las velocidades de carrera.
Ejecutan cálculos matemáticos de tensión mucho antes de cotizar un espesor final. Evite los proveedores que simplemente venden tamaños disponibles sin preguntar sobre el contexto de su aplicación. Un proveedor competente comprueba el "valor k1%", la fuerza exacta necesaria para estirar la correa en un uno por ciento.
Debe evaluar críticamente los métodos de fabricación y unión del proveedor. Por lo general, se elige entre empalmes de dedos térmicos y sujetadores metálicos mecánicos. La integridad de una correa delgada de PU depende en gran medida de un empalme térmico de alta calidad.
Un empalme deficiente introduce una zona rígida e inflexible. Esta zona rígida hace clic y golpea al pasar sobre las poleas motrices. Provoca problemas de seguimiento y vibración del producto. Pregunte a su proveedor acerca de sus tolerancias específicas de empalme térmico. ¿Realizan pruebas de tracción interna en sus empalmes?
Encuadre su evaluación en torno a la confiabilidad general de la cadena de suministro. Los anchos personalizados, los listones añadidos y las longitudes especializadas requieren tiradas de fabricación personalizadas. Analice su disponibilidad para la creación rápida de prototipos si está diseñando un nuevo sistema transportador.
Exigir total transparencia con respecto a las certificaciones de pruebas de materiales. Un proveedor sólido ofrece fichas de datos técnicos (TDS) precisas junto con sus productos físicos. Comunican claramente los plazos de entrega estándar y la disponibilidad de existencias para escenarios de reemplazo de emergencia.
El dimensionamiento de una correa de PU representa un cálculo de ingeniería crítico. Requiere equilibrar la carga del producto, los límites mínimos de las poleas y los factores de higiene ambiental. No puede tratar este proceso como una selección de catálogo genérica. La precisión aquí evita fallas catastróficas del sistema y costosos tiempos de inactividad de la línea. Su maquinaria depende de dimensiones precisas para funcionar sin problemas.
Para avanzar de manera efectiva, documente los límites de su sistema hoy. Ejecute estos pasos prácticos:
R: Normalmente oscila entre 30 mm y 50 mm, pero varía según la estructura de la capa de tela y la fricción de la cubierta inferior. Consulte siempre la ficha técnica del fabricante para conocer los límites precisos.
R: No. El grosor de la base se mide estrictamente desde la tela inferior hasta la cubierta superior plana. Los perfiles, listones y paredes laterales se especifican como valores dimensionales adicionales.
R: Afloje el mecanismo tensor hasta su posición mínima absoluta. Mida la ruta exacta con una cinta de acero flexible. Confíe en su proveedor para calcular la longitud precisa de corte y empalme.
R: No necesariamente. Si se utiliza una correa gruesa en una polea de tamaño insuficiente, la tensión mecánica severa hará que falle mucho más rápido que una correa más delgada y apropiadamente especificada.
