El reemplazo incorrecto de la correa trapezoidal a menudo provoca fallas prematuras en la transmisión. También provoca un desgaste excesivo de las poleas y costosos tiempos de inactividad no planificados. Muchos ingenieros enfrentan este desafío a diario. La maquinaria europea e internacional depende en gran medida de diseños de perfil estrecho. En concreto, utilizan correas métricas estrechas para una transmisión de potencia óptima. Decodificar el número de pieza con precisión es el primer paso fundamental en el proceso de adquisición. Hacerlo mal significa desperdiciar dinero y retrasar las líneas de producción.
En esta guía completa, proporcionamos un marco claro y autorizado. Aprenderá cómo leer, medir y obtener estas correas de transmisión de manera efectiva. Cubriremos en detalle los tamaños XPZ, XPA, XPB y XPC. Los equipos de adquisiciones y los ingenieros de mantenimiento pueden entonces especificar piezas de repuesto sin errores. Navegará con confianza por dimensiones estándar, medidas de longitud y estándares de nomenclatura. Esto garantiza que sus sistemas de propulsión funcionen continuamente con la máxima eficiencia.
Las correas de transmisión industriales utilizan códigos específicos para comunicar sus propiedades físicas. Decodificar estos códigos evita errores de adquisición. También garantiza que seleccione la correa correcta para su sistema de transmisión. El código alfanumérico estándar se divide en cuatro componentes específicos.

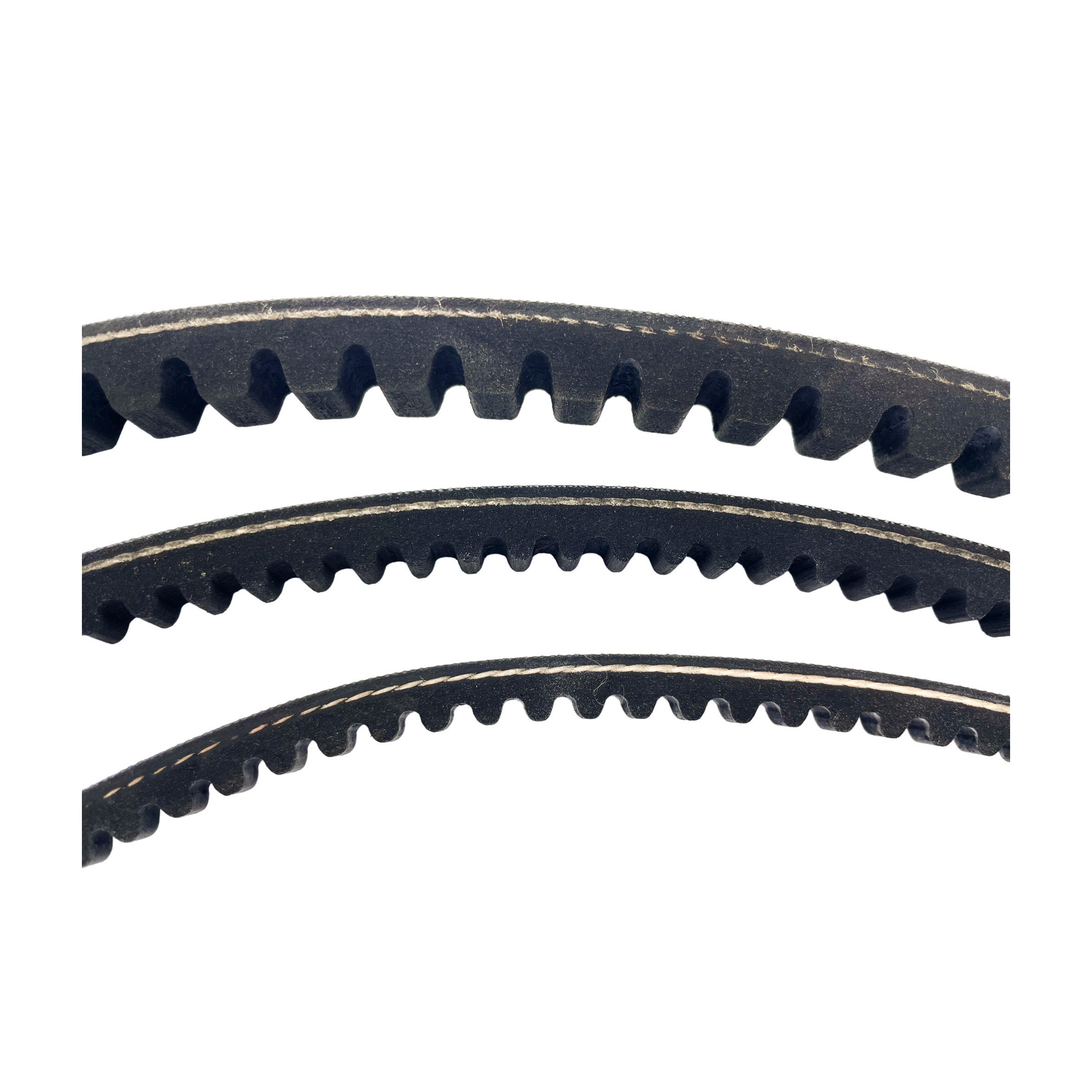

La 'X' (muesca dentada/moldeada)
La letra 'X' indica una construcción dentada y con bordes sin rematar. Estos cinturones tienen una parte inferior con muescas en lugar de un exterior envuelto en tela. Este diseño de muesca moldeada reduce significativamente la tensión de flexión. Permite que la correa se enrolle firmemente alrededor de gavillas más pequeñas sin agrietarse.
La 'P' (perfil/métrica estrecha)
La 'P' denota un perfil estrecho construido según estrictos estándares métricos ISO. Las correas estrechas ofrecen una capacidad de potencia mucho mayor en un espacio más pequeño. Superan a las correas enrolladas clásicas al calzarse más profundamente en la ranura de la polea.
El sufijo (Z, A, B, C)
La letra final indica las dimensiones de la sección transversal específicas. Define el ancho superior y el espesor total del cinturón. Estas letras corresponden directamente a los tamaños de ranura estandarizados mecanizados en las poleas.
El valor numérico
Los números que siguen a las letras representan la longitud del cinturón. Este valor siempre se mide en milímetros. Representa la longitud de referencia (Ld) o la longitud de paso (Lp).
Veamos un ejemplo práctico de desglose. Si pides un XPA 1250 , estás solicitando un artículo específico. Necesita una sección transversal 'A' de perfil estrecho dentado. Debe medir exactamente 1.250 mm de Longitud Datum. Comprender esta fórmula hace que obtener una correa trapezoidal dentada XPZ XPA XPB XPC sea sencillo y sin errores.
Hacer coincidir las dimensiones físicas de la correa con las ranuras de la polea no es negociable. Debes asegurar un ajuste perfecto para una transmisión de potencia óptima. El uso de una correa demasiado alta o demasiado baja altera la relación de transmisión. También acelera el desgaste de las paredes laterales y provoca deslizamiento.
Tabla: Especificaciones de perfil estrecho métrico estándar
| Código de perfil | Ancho superior (mm) | Profundidad (mm) | Aplicaciones comunes |
|---|---|---|---|
| XPZ | 9.7 | 8.0 | HVAC ligero, compresores pequeños |
| XPA | 12.7 | 10.0 | Sopladores industriales medianos, bombas. |
| XPB | 16.3 | 13.0 | Trituradoras de rocas para trabajos pesados, mezcladoras |
| XPC | 22.0 | 18.0 | Maquinaria industrial de alto par |
Perfil XPZ:
este cinturón tiene un ancho superior de 9,7 mm y una profundidad de 8 mm. Los ingenieros suelen utilizarlos en sistemas HVAC de ligeros a medianos. Proporcionan una excelente estabilidad para accionamientos industriales compactos.
Perfil XPA:
El XPA mide 12,7 mm en la parte superior y 10 mm de profundidad. Maneja mayores caballos de fuerza que el XPZ. Los encontrará en bombas centrífugas de servicio mediano y ventiladores industriales.
Perfil XPB:
Con unas medidas de 16,3 mm de ancho por 13 mm de profundidad, el XPB es un estándar de alta resistencia. Sobresale en aplicaciones de alto torque. Los mezcladores industriales y los transportadores pesados confían en estos robustos tamaños de correas en V dentadas métricas..
Perfil XPC:
el perfil estándar más grande mide 22,0 mm de ancho y 18 mm de profundidad. Los fabricantes reservan el XPC para los accionamientos de transmisión de potencia industriales más robustos. Manejan sin esfuerzo cargas de impacto extremas.
Nunca mire fijamente un cinturón estirado o desgastado. La realidad de la implementación dicta un estricto protocolo de medición. Utilice siempre un calibrador de polea especializado para confirmar el perfil de la ranura. Haga esto especialmente si las marcas originales de la correa están completamente desgastadas.
Hacer un pedido basado en una medida de longitud incorrecta causa enormes dolores de cabeza. Sigue siendo la principal causa de devoluciones. También crea retrasos inaceptables en el reemplazo durante corridas de producción críticas. Debe comprender cómo los fabricantes miden estos componentes.
Ld (longitud de referencia) / Lp (longitud de paso)
Sirve como medida principal para correas estrechas métricas. Mide la longitud exactamente en la línea de lanzamiento. La línea de paso es donde se encuentran los cables tensores internos del cinturón. Este eje neutro no cambia de longitud cuando el cinturón se dobla.
La (longitud exterior)
Representa la circunferencia exterior absoluta del cinturón. Los técnicos rara vez lo utilizan para pedir correas de la serie XP. Sin embargo, los catálogos a veces lo proporcionan como métrica de referencia rápida. No utilice este número como criterio principal de pedido.
Li (longitud interior)
Esto define la circunferencia interior. Era común pedir correas clásicas más antiguas como secciones A, B o C. Está prácticamente obsoleto a la hora de pedir correas métricas estrechas y modernas. Confiar en Li para un cinturón de la serie XP garantiza un error de instalación.
Al adquirir estos componentes, siga una estricta matriz de decisiones. Ordene siempre por la longitud de referencia (Ld) en milímetros. Sólo desvíese de esto si el fabricante específico indica lo contrario. Mantener este estándar simplifica sus procedimientos de inventario y reemplazo.
Los ingenieros evalúan con frecuencia si deben actualizar sus sistemas de propulsión. Consideran reemplazar una correa envuelta SPZ, SPA, SPB o SPC defectuosa. Cambiar a un equivalente dentado de la serie XP ofrece varias ventajas distintas. Resuelve numerosos desafíos operativos en entornos exigentes.
Gestión térmica:
los dientes con muescas permiten un flujo de aire superior debajo de la correa. Esta circulación constante proporciona una disipación activa del calor. Los hace ideales para unidades de alta velocidad o completamente cerradas. También funcionan excepcionalmente bien en instalaciones de alta temperatura ambiente.
Flexibilidad y diámetro de la polea:
las muescas moldeadas reducen drásticamente la resistencia a la flexión. Las correas XP pueden funcionar con poleas mucho más pequeñas. Se adaptan a diámetros hasta un 30% más pequeños que los requeridos para las correas SP estándar. Esto permite diseños de unidades muy compactos.
Eficiencia energética:
una menor resistencia a la flexión se traduce directamente en ahorros operativos. Por lo general, se observa una ganancia del 2 al 3 % en la eficiencia energética en comparación con las bandas envueltas tradicionales. El motor trabaja menos para doblar la goma gruesa alrededor de las poleas. Esta eficiencia reduce el consumo eléctrico durante la vida útil de la unidad.
Sin embargo, debemos reconocer sus limitaciones transparentes. Las correas dentadas no solucionan la mala alineación de la transmisión. Funcionan un poco más ruidosos debido al aire que se mueve a través de las muescas. Además, su construcción sin bordes es muy abrasiva. Pueden desgastar las poleas de aluminio más blandas y de baja calidad más rápido que las correas envueltas en tela.
Una adquisición adecuada va más allá de leer un número de pieza. Debe gestionar los riesgos de implementación con cuidado. Un proceso de instalación defectuoso arruina incluso los mejores cinturones. Seguir protocolos estrictos garantiza que el proceso de reemplazo genere un sistema de transmisión altamente estable y confiable.
Si reemplaza varias correas en una sola transmisión, deben coincidir. A estos los llamamos "juegos de coincidencia". Las correas deben ser idénticas en longitud para garantizar una distribución uniforme de la carga. Los fabricantes suelen marcarlos con un código de tolerancia específico. Nunca mezcle correas nuevas y viejas en una polea de ranuras múltiples.
Las correas dentadas requieren un tensado muy preciso en la instalación inicial. Debe utilizar un tensiómetro sónico o un medidor de escala de resorte. Además, exigen un retensado obligatorio. Debe detener la transmisión y ajustar la tensión después de un período de rodaje de 24 a 48 horas. Las cuerdas se estiran ligeramente durante esta fase inicial.
Siga estas acciones estructuradas de siguiente paso para una actualización exitosa:
La lectura precisa de los tamaños métricos de las correas trapezoidales garantiza la confiabilidad de la transmisión a largo plazo. Evita por completo costosos errores en los pedidos y tiempos de inactividad prolongados. Confíe siempre en la convención de nomenclatura alfanumérica estandarizada. Proporciona todos los datos que necesita para un reemplazo preciso.
Recuerde la fórmula principal: X (dentado) + P (estrecho) + Ancho del perfil (Z, A, B, C) + Largo (Ld en mm). Mantenga este marco accesible para todo su equipo de mantenimiento. Simplifica la comunicación con tus proveedores industriales.
Antes de finalizar su orden de compra, inspeccione físicamente la maquinaria. Verifique que el desgaste excesivo de la polea no haya comprometido la transmisión. Colocar una correa nueva de la serie XP en una polea desgastada garantiza una degradación inmediata del rendimiento. Tómese el tiempo para medir adecuadamente, actualice a eficiencia dentada cuando corresponda y mantenga estrictos protocolos de tensión.
R: Sí. Las correas XPZ, XPA, XPB y XPC caen directamente en poleas estándar SPZ, SPA, SPB y SPC. Los fabricantes diseñan los perfiles dentados con bordes sin rematar para que coincidan perfectamente con los ángulos de las ranuras de sus homólogos envueltos.
R: Mida el ancho y el grosor de la parte superior con calibradores digitales. Esto determina si es un perfil Z, A, B o C. A continuación, utilice una cinta de sastre flexible para medir la circunferencia exterior. Finalmente, reste el valor delta estándar del perfil específico para encontrar la longitud de referencia (Ld).
R: No. Las correas FHP, como las variantes 3L o 4L, presentan diferentes ángulos de paredes laterales. También tienen diferentes ubicaciones de cables internos y dimensiones generales. No son en absoluto intercambiables con las correas métricas estrechas de la serie XP.
R: Las correas dentadas con bordes sin rematar carecen de envoltura de tela estándar. Esto les hace agarrar la polea con agresividad. Los chirridos generalmente indican una falta de tensión severa, un desgaste excesivo de la polea o una desalineación de la transmisión. Rara vez indica un problema con el tamaño incorrecto del cinturón.
