Los variadores industriales manejan transferencias masivas de energía diariamente en la minería, la agricultura y la manufactura pesada. Sin embargo, esta carga de trabajo extrema a menudo crea vibraciones severas que destruyen el equipo desde adentro hacia afuera. La vibración intensa de la transmisión genera costos ocultos, como fallas prematuras de los rodamientos, fatiga severa del eje y tiempos de inactividad no programados en aplicaciones de alto impacto. Aquí suelen fallar las correas trapezoidales simples estándar. Los cinturones con bandas lisas tienen la misma dificultad. Ambos sufren violentos latigazos del cinturón y giros bajo intensas cargas de choque.
Necesita una solución más inteligente para mantener las operaciones críticas funcionando sin problemas. una Como intervención mecánica diseñada se utiliza Combina máxima rigidez lateral y extrema flexibilidad. Este diseño único estabiliza unidades pesadas al instante sin exigir rediseños completos del sistema. En esta guía, aprenderá cómo estas correas avanzadas resuelven problemas de vibraciones peligrosas. Exploraremos su diseño físico único, los compararemos con alternativas estándar y describiremos los criterios de evaluación exactos para su próxima actualización de unidad. correa trapezoidal dentada con bandas .
Las transmisiones pesadas rara vez funcionan en condiciones perfectamente suaves. Se enfrentan a diario a realidades ambientales y mecánicas extremas. Las cargas de choque golpean con mucha fuerza el sistema de propulsión. Las fuentes de energía pulsantes crean una tensión constante y desigual en las poleas. Piense en trituradoras de rocas pesadas o trituradoras de madera industriales. No experimentan cargas constantes y predecibles. En cambio, enfrentan una resistencia violenta y repentina. Los compresores de aire alternativos de servicio pesado se comportan de manera similar. Pulsan constantemente durante el funcionamiento normal. Estas intensas fuerzas alteran momentáneamente las distancias entre centros entre las poleas. Esta variación repentina provoca un deslizamiento instantáneo de la correa y fluctuaciones masivas de tensión.
La falla mecánica rara vez ocurre instantáneamente. Sigue un camino predecible de escalada de síntomas. Podemos rastrear claramente este camino de fracaso. Comienza con un deslizamiento menor del cinturón, a menudo ignorado. A medida que continúan las cargas de choque, este deslizamiento se transforma en un látigo armónico del cinturón. La correa vibra violentamente a lo largo del tramo de transmisión. Rebota hacia arriba y hacia abajo como la cuerda de una guitarra pulsada. Finalmente, las correas individuales se voltean completamente dentro de la ranura de la polea. A esto lo llamamos rotación catastrófica. En casos severos, el violento movimiento de latigazo expulsa la correa completamente de la transmisión. Esto plantea graves riesgos de seguridad para el personal de las instalaciones.
Estos violentos fallos mecánicos cuestan caro a las empresas. Medimos este impacto a través de métricas financieras y mecánicas directas. Se enfrenta a una frecuencia frecuente de reemplazo de correas destruidas. Las horas de producción perdidas agotan rápidamente los ingresos de las instalaciones durante el mantenimiento no planificado. Además, los componentes secundarios sufren daños masivos. La vibración constante destruye prematuramente los costosos cojinetes del motor. Arruina los sellos mecánicos sensibles. Incluso puede romper soportes de motor de metal sólido. Al ignorar la vibración del variador, garantiza un ciclo de reparaciones costosas y recurrentes del equipo.
Las correas individuales estándar vibran de forma independiente a lo largo de largas distancias entre centros. Entran en las ranuras de las poleas a profundidades desiguales durante cargas de choque. Una banda unificada evita por completo este comportamiento caótico. Los fabricantes curan un respaldo reforzado de alta resistencia en múltiples hilos de la correa. Esto los une físicamente. La banda de sujeción evita que los cinturones individuales vibren de forma independiente. Deben actuar como una unidad sólida. Comparten la carga de impacto repentino por igual en todos los surcos. Además, la estructura de bandas evita la torsión bajo un par máximo. Los cinturones no pueden voltearse físicamente porque el respaldo rígido los mantiene perfectamente erguidos.
Las correas de caucho macizo resisten la flexión alrededor de las poleas. Esta resistencia natural crea fricción y calor interno. A este proceso de absorción de energía lo llamamos histéresis. Las muescas moldeadas, o dientes, resuelven este problema de manera brillante. Eliminan porciones exactas de caucho donde se produce la compresión. La correa se flexiona fácilmente alrededor de poleas mucho más pequeñas. Esto reduce directamente la acumulación térmica dentro del núcleo. Minimiza dramáticamente la histéresis. En general, el sistema funciona mucho más frío. La goma más fría se degrada mucho más lentamente. Por lo tanto, la parte inferior con muescas mantiene una mayor eficiencia de transmisión al tiempo que extiende la vida útil operativa.
Las unidades pesadas exigen ambas características mecánicas simultáneamente. Necesita una rigidez lateral robusta para sobrevivir a cargas de impacto brutales. También necesita una gran flexibilidad para evitar la acumulación de calor destructiva. La combinación de estas dos características crea una solución industrial ideal. Maneja entornos severos sin problemas. La banda detiene los azotes y el movimiento. Los engranajes detienen la pérdida de calor y energía. Juntos, forman un componente de ingeniería que estabiliza los accionamientos pulsantes más difíciles de sus instalaciones.
Las correas individuales estándar se estiran de manera impredecible bajo cargas elevadas. La tensión se vuelve peligrosamente desigual en todo el sistema de transmisión. Algunos cinturones tiran de todo el peso mientras que otros simplemente resbalan y queman. Las variaciones con bandas unifican perfectamente esta distribución de carga. Cada hilo individual tira exactamente la misma carga. El respaldo unificado fuerza una distribución equitativa de la tensión. Eliminan el problema clásico de las correas no coincidentes que se estiran a diferentes velocidades.
Las correas con bandas lisas proporcionan estabilidad pero a menudo sufren grietas. Las bicicletas de servicio pesado generan un inmenso calor operativo. El calor atrapado destruye rápidamente los compuestos de caucho estándar. La base de una correa lisa se comprime fuertemente sobre pequeñas poleas, generando temperaturas extremas. Las variantes dentadas disipan este calor de manera eficiente. Las muescas permiten el flujo de aire alrededor del núcleo del cinturón. Funcionan significativamente más fríos y duran mucho más en condiciones de funcionamiento idénticas. Previenen el temido agrietamiento del fondo que arruina las correas con bandas lisas.

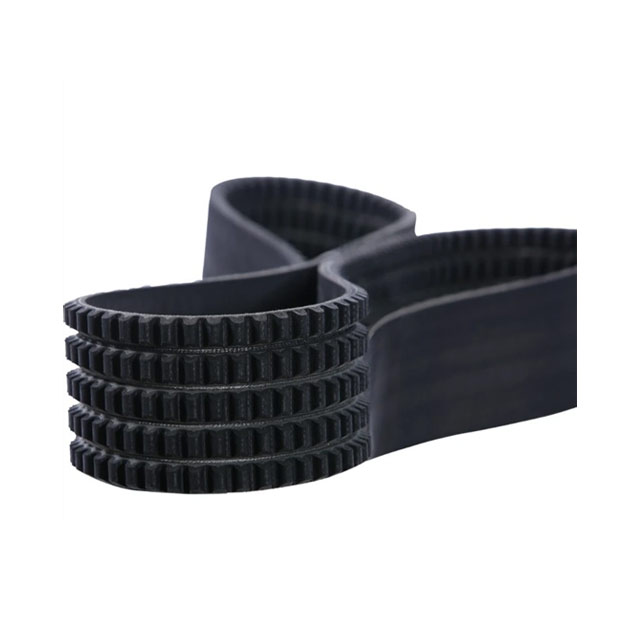

Para obtener la máxima eficiencia de conducción, los administradores de instalaciones eligen una correa trapezoidal estrecha dentada con banda . Esto se refiere específicamente a perfiles avanzados 3VX o 5VX. Ofrecen una increíble ventaja de perfil estrecho sobre las secciones clásicas A, B o C. La forma de cuña más profunda sujeta con más fuerza las paredes de la polea. Obtendrá una mayor capacidad de potencia al instante. Esta enorme potencia se integra en una envolvente de unidad muy reducida. Esta actualización maximiza perfectamente su densidad de potencia general sin aumentar el ancho físico de sus poleas.
Tabla 1: Matriz de rendimiento para soluciones de transmisión por correa trapezoidal
| Tipo de correa | Control de vibración | Disipación de calor | Densidad de potencia | Mejor |
|---|---|---|---|---|
| Correa en V simple estándar | Bajo | Moderado | Estándar | Cargas ligeras, funcionamiento suave |
| Correa en V con banda lisa | Alto | Bajo (propenso a agrietarse) | Alto | Largas distancias entre centros, poleas grandes |
| Correa trapezoidal dentada con bandas | Alto | Excelente | muy alto | Cargas de choque, poleas pequeñas, calor extremo. |
¿Esta actualización específica es adecuada para usted? Primero debe realizar una evaluación exhaustiva de la conducción. Busque fallas históricas específicas en sus registros de mantenimiento. Recomendamos revisar estos criterios básicos:
Debe evaluar cuidadosamente la compatibilidad de las poleas. Las poleas existentes deben cumplir estrictos estándares de ingeniería RMA/ISO. Compruebe cuidadosamente el espacio entre ranuras. Las poleas estándar de ranura profunda generalmente aceptan correas con bandas sin modificaciones. El espacio entre las ranuras debe coincidir exactamente con el paso de la banda de unión de la correa. Sin embargo, las poleas muy desgastadas actúan como muelas abrasivas. Destruirán rápidamente una nueva corbata. Nunca instale correas nuevas con bandas en ranuras de metal desgastadas y abombadas.
A continuación, evalúe su entorno operativo diario. El aceite degrada rápidamente el caucho estándar, provocando un deslizamiento irreversible. El calor ambiental extremo destruye los cordones de tracción internos. La electricidad estática plantea enormes riesgos de explosión en entornos polvorientos como los elevadores de granos. Asegúrese de que el cinturón seleccionado cumpla con estas duras realidades ambientales. Si su transmisión funciona en condiciones extremas, debe especificar una correa en V dentada con banda conductora de estática y resistente al aceite para evitar fallas prematuras.
Finalmente, analice las realidades financieras de la actualización. Las correas dentadas con bandas conllevan un costo unitario inicial más alto que las correas individuales estándar. Sin embargo, esta prima inicial se amortiza rápidamente. Reducen drásticamente las horas de mano de obra de mantenimiento. Eliminan el tiempo de inactividad inesperado y no programado. Salvan costosos componentes secundarios de vibraciones destructivas. Los ahorros mecánicos compensan fácilmente los precios de compra iniciales ligeramente más altos.
La metodología de implementación es profundamente importante. Incluso la correa mejor diseñada falla si se instala mal. Nunca haga palanca ni enrolle las correas sobre las poleas usando destornilladores o barras de metal. Este error común arruina instantáneamente los cables de tracción internos de fibra de vidrio o Kevlar. No puede ver este daño interno, pero la correa se romperá poco después del arranque. Afloje siempre la base del motor por completo. Deslice la nueva unidad en su lugar suavemente con la mano.
La tensión requiere un protocolo estricto y mensurable. Deje de utilizar el método poco científico de la "depresión del pulgar". Falla cada vez en unidades industriales pesadas. Utilice un tensiómetro sónico en su lugar. Un medidor de deflexión mecánico también funciona bien si se usa correctamente. Las correas con bandas exigen una tensión precisa y uniforme en todo el tramo. No funcionarán correctamente sin una carga previa adecuada. La tensión insuficiente provoca deslizamiento y calor inmediatos. El exceso de tensión destruye rápidamente los cojinetes del motor.
La tolerancia de alineación es aquí mucho más estricta. Las correas simples perdonan una ligera desalineación de las poleas porque funcionan de forma independiente. Los cinturones con bandas no perdonan la desalineación. La desalineación provoca un desgaste desigual de los tirantes. La banda roza las pestañas de la polea, desgarrando el respaldo. Conduce a un fracaso rápido y prematuro. Recomendamos encarecidamente verificar la alineación utilizando una herramienta de alineación láser de precisión en lugar de una simple regla.
Por último, respetar el período de rodaje mecánico. Las correas de caucho se estiran durante las primeras 24 horas de funcionamiento. Se asientan profundamente en las ranuras de las poleas metálicas. Debes volver a tensarlos después de este período inicial. Saltarse este paso crítico garantiza un deslizamiento prematuro, retorno de vibración y desgaste prematuro. Haga del retensado una parte obligatoria del proceso de su orden de trabajo.
Actualizar sus unidades pesadas es una decisión de ingeniería específica. Una correa en V dentada con bandas soluciona la vibración persistente, el calor excesivo y los problemas de rotación peligrosos en aplicaciones de alto impacto. Al combinar una banda de unión unificada con dientes moldeados con precisión, esta solución brinda estabilidad y flexibilidad donde las correas estándar simplemente fallan. Obtendrá una transmisión de potencia superior, temperaturas de funcionamiento más frías y una confiabilidad del equipo enormemente mejorada.
Su próximo paso es proactivo. Realice una auditoría integral de la unidad antes de solicitar reemplazos. Inspeccione meticulosamente el desgaste actual de su polea. Mida las distancias reales entre centros con precisión. Calcule cuidadosamente los caballos de fuerza requeridos. Al recopilar estos datos, se asegura de que la próxima actualización de su unidad ofrezca el máximo rendimiento y elimine para siempre los costosos tiempos de inactividad no programados.
R: Las poleas estándar con ranura profunda generalmente son compatibles, siempre que el espacio entre las ranuras coincida con el paso de la banda de unión de la correa. Las poleas estándar no deben estar excesivamente desgastadas. Si las ranuras están abombadas o deformadas, la nueva correa fallará rápidamente. Siempre revise las poleas con un medidor de perfil antes de la instalación.
R: Sí, los perfiles estrechos (como 5VX) ofrecen una mayor relación potencia-ancho, lo que permite que las unidades pesadas transmitan más caballos de fuerza en un espacio más compacto en comparación con los perfiles clásicos (como las secciones B o C). La forma de cuña más profunda proporciona una acción de cuña y agarre superiores.
R: La vibración temprana generalmente indica una tensión inicial inadecuada, una desalineación severa de la polea o un montaje sobre poleas desgastadas que impiden que la correa se asiente uniformemente. También puede significar que te saltaste la fase obligatoria de retensado de 24 horas, lo que permitió que el cinturón se estirara y se deslizara.
R: Al reducir la fuerza de flexión necesaria para enrollar la polea, los dientes minimizan la fricción interna (calor) y la pérdida de energía, transfiriendo más potencia del motor directamente al equipo impulsado. Esta histéresis reducida prolonga la vida útil de la correa y reduce significativamente las temperaturas de funcionamiento.
